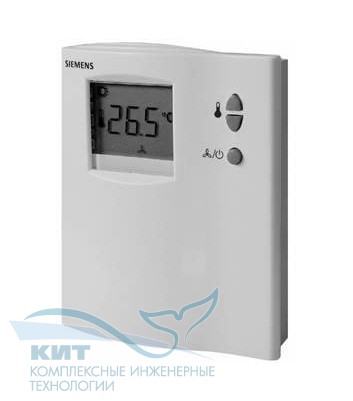

Описание
- выходной сигнал вкл / выкл на привод клапана или компрессор
- управление 3-скоростным вентилятором
- управление по значению температуры в помещении или вытяжного воздуха (при помощи датчика QAH11.1)
- 2-позиционное управление
- вход сигнала датчика для автоматического переключения нагрев / охлаждение или температуры вытяжного воздуха (при помощи датчика QAH11.1)
- автоматическое или ручное управление 3-скоростным вентилятором
- режимы работы: нормальный, экономичный и дежурный
- удалённый сигнал переключения режимов работы
применение:
Для управления температурой помещения в отдельных комнатах и зонах
Контроллер управляет:
• 3-скоростным вентилятором
• приводом клапана в 2-трубной системе или
• 1-ступенчатым компрессором в оборудовании типа DX
Подходит для использования в системах со следующими функциями:
• автоматическое переключение «нагрев» / «охлаждение» (RDF110)
• непрерывный режим нагрева или охлаждения (RDF110)
• ручное переключение «нагрев-охлаждение» (RDF110.2)
функции:
• переключение между режимами нагрева и охлаждения либо автоматически с помощью датчика температуры кабеля переключения QAH11.1, либо в ручном режиме
• поддержание температуры помещения посредством либо встроенного датчика температуры, либо датчика температуры наружного воздуха/возвратного воздуха (только для RDF110 и RDF110/IR)
• выбор режима работы с помощью внешнего переключателя (только для RDF110 и RDF110/IR) или кнопки режима работы на контроллере
• управление 3-скоростным вентилятором (в автоматическом или ручном режиме)
• выход для привода 2-позиционного клапана (вкл/выкл) или 1-ступенчатого компрессора
• вариант на выбор: инфракрасное устройство дистанционного управления (только для RDF110…/IR)
Характеристики
| Характеристики | |
| Рабочее напряжение | AC 230 V |
| Потребляемая мощность | 8 ВА |
| Сигнал позиционирования | 2-позиционный |
| Аналоговый вход, сигнальный | NTC 3k |
| Количество аналоговых выходов | 1 |
| Количество дискретных входов | 1 |
| Дискретный вход, применение | ночное понижение |
| Дискретный вход, контакт состояния | DC 3...6 мA, DC 6...15 V |
| Количество дискретных выходов | 4 |
| Дискретные выходы | вентилятор: НО контакты, клапан: перекидной контакт |
| Дискретный выход, ток коммутируемой цепи | AC 230 V |
| Дискретный выход, ток коммутируемой цепи | 4 (2) A |
| Дифференциал переключения | нагрев: 0.5…4 K, охлаждение: 0.5…4 K |
| Диапазон задания уставки | 5...40 °C |
| Температура окружающей среды | 0…50 °C |
| Монтаж | на стену при помощи шурупов |
| Класс защиты | IP30 |
| Габариты (ВхШхГ) (мм) | 102 x 128 x 30 |
