Описание

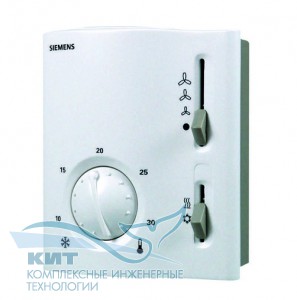

Простой, диафграменного типа комнатный термостат для фэнкойлов с отопительным и охлаждающим контурами, ручным трехскоростным переключателем вентилятора, с возможностью автоматического управления вентилятором, рабочее напряжение АС 250 В, управляющий выход вкл./откл.
применение:
RAB30… используется в системах отопления и охлаждения для поддержания выбранной температуры в помещении.
В зависимости от прибора, типовое применение в:
- коммерческих зданиях
- жилых зданиях
- небольших промышленных зданиях
в сочетании с:
- зональными клапанами
- термоклапанами
- вентиляторами
- переключающими термостатами
функции:
отопление - если температура в помещении упала ниже заданной уставки, контакт отопления
закроется.
охлаждение - если температура в помещении поднимется выше заданной уставки, контакт охлаждения закроется.
скорость вентилятора - для управления скоростью вентилятора существуют две возможности:
а) Постоянно, путем выбора скорости вентилятора с устройства.
б) Автоматически, путем запуска вентилятора на определенной скорости с помощью термостата. Возможны три варианта положения микропереключателей:
SR1: Постоянная заданная скорость вентилятора
SR2: Авто: Вентилятор включается одновременно с клапаном охлаждения или с клапаном отопления в зависимости от положения переключателя
вентиляция - при выборе функции вентиляции (только RAB30), контакты отопления и охлаждения всегда открыты и вентилятор работает на заданной скорости.
переключение - алгоритм управления может быть задан при помощи выключателя на передней панели контроллера (переключатель).
Характеристики
| Характеристики | |
| Рабочее напряжение | AC 230 V |
| Частота | 50/60 Гц |
| Количество дискретных выходов | 5 |
| Дискретные выходы | вентилятор: 4-позиционный переключатель с НО контактами, клапан: НО контакт |
| Дискретный выход, ток коммутируемой цепи | AC 250 V |
| Дискретный выход, ток коммутируемой цепи | 0.2…6 (2) A |
| Дифференциал переключения | 1 K |
| Диапазон задания уставки | 8...30 °C |
| Температура окружающей среды | 0…50 °C |
| Монтаж | на стену при помощи шурупов |
| Класс защиты | IP30 |
| Габариты (ВхШхГ) (мм) | 97 × 113 × 43 |
