Описание

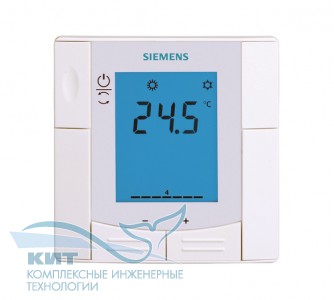

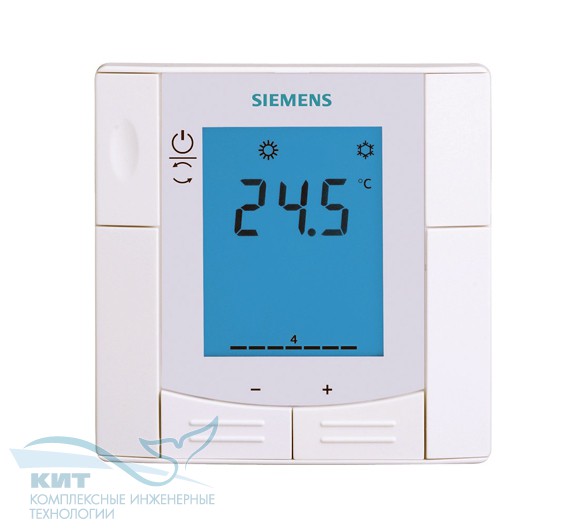

Термостаты для полуутопленного монтажа для систем VAV
- аналоговое PI-регулирование
- управление по температуре комнатного или вытяжного воздуха
- выходной сигнал DC 0…10 В для привода и AC 230 В для электронагревателя (ВКЛ/ВЫКЛ)
- автоматическое или ручное переключение нагрев / охлаждение
- режимы работы: комфорт, экономия, защита
- 2 многофункциональных входа для сигналов сухих контактов / внешних датчиков
- задаваемые параметры работы
- минимальное и максимальное ограничение уставки
- минимальное и максимальное ограничение расхода воздуха сигналом DC 0...10 В
- опциональная инверсия выходного сигнала
- коммуникация по протоколу KNX
Выбираемое приложение:
- одноканальная система
- одноканальная система с электронагревателем
применение:
Управление комнатной температурой (нагрев или охлаждение) в отдельных помещениях и зонах посредством:
• нагревающей или охлаждающей системой с одним воздуховодом
• нагревающей или охлаждающей системой с одним воздуховодом и электронагревателем
RDU341 можно использовать в системах с переменным расходом воздуха (VAV) в сочетании с компактными VAV-контроллерами, например, G…B181.1E/3
RDU341 управляет:
• одним приводом DC 0…10 В
• одним приводом DC 0…10 В и 1-ступенчатым электронагревателем AC 230 В
Используется в системах с:
• режимом нагрева или охлаждения
• автоматическим переключением нагрева/охлаждения
• ручным переключением нагрева/охлаждения
• системой нагрева и охлаждения с одним воздуховодом (воздуховод с электронагревателем)
Комнатные термостаты поставляются с фиксированным набором приложений. Соответствующее приложение выбирается и активируется в процессе ввода в эксплуатацию с помощью одного из следующих средств:
• Synco ACS
• ETS3 Professional (планирование)
• DIP-переключателем на корпусе и HMI
функции:
• поддержание комнатной температуры посредством встроенного либо внешнего датчика температуры в помещении / обратного воздуха
• переключение между режимами нагрева и охлаждения (автоматически по датчику или шине, либо вручную)
• выбор приложения DIP-переключателем либо наладка с помощью ПО (ACS700, ETS3 Professional)
• выбор режима работы кнопкой на термостате
• временное расширение режима комфорт
• отображение текущей комнатной температуры или уставки на дисплее, в градусах °C и/или °F
• ограничение минимума и максимума уставки комнатной температуры
• ограничение минимума и максимума сигнала подачи воздуха DC 0...10 В
• блокировка клавиш (автоматически и вручную)
• два многофункциональных входа, свободно настраиваемых для следующих функций:
− перекидной контакт режима работы (карта-ключ),
− датчик автоматического переключения нагрева/охлаждения,
− внешний датчик комнатной температуры либо датчик температуры обратного воздуха
− датчик точки росы,
− контакт электронагревателя,
− вход аварий,
− вход наблюдения для датчика температуры либо контакта режима работы
• сброс на заводские настройки для запуска и настройки параметров
• шина KNX (клеммы CE+ и CE-) для связи с Synco и KNX-совместимых устройств
• передача наружной температуры либо времени дня по шине KNX
• расписание и централизованное управление уставками по шине KNX
• вместе с контроллером Synco RMB7xx либо RMUxx сигнал запроса на вентиляцию термостата используется для оптимального регулирования температуры подачи (воздуха)
Характеристики
| Характеристики | |
| Рабочее напряжение | AC 24 V |
| Частота | 50/60 Гц |
| Потребляемая мощность | 4 ВА |
| Алгоритм управления | PI / P |
| Сигнал позиционирования | DC 0...10 V |
| Аналоговый вход, сигнальный | NTC 3k, дискретный сигнал, внешний сигнал температуры в помещении / на вытяжке, переключение нагрев / охлаждение, контакт выбора режима работы (сигнал сухого контакта), датчик точки росы, электронагреватель активирован, контакт сигнала аварии, вход для мониторинга (температура/сухой контакт) |
| Количество аналоговых выходов | 2 |
| Аналоговый выход, сигнальный | DC 0...10 V |
| Аналоговый выход, ток | max. 1 мA |
| Количество дискретных выходов | 1 |
| Дискретные выходы | контакты НО, без потенциала |
| Дискретный выход, ток коммутируемой цепи | AC 230 V |
| Дискретный выход, ток коммутируемой цепи | 5 (2) A |
| Диапазон задания уставки | 5...40 °C |
| Температура окружающей среды | 0…50 °C |
| Класс защиты | IP30 |
| Габариты (ВхШхГ) (мм) | 86 x 86 x 57 |
| Способ монтажа | в углубленную монтажную коробку BS4662, крепление 60.3мм |
