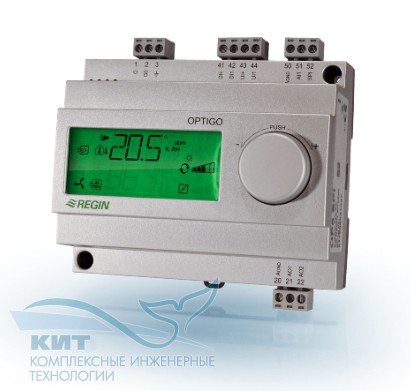

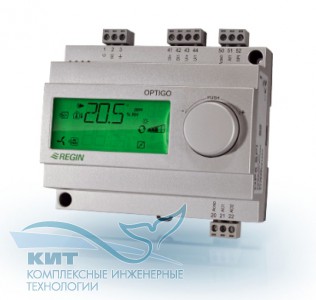

Optigo OP5
Модель с ограниченным набором функций предназначенная для плавного регулирования одного из параметров. Контроллер работает в режиме пропорционально-интегрального регулирования для быстроменяющегося значения, но может быть перенастроен на режим пропорционального регулирования для медленно изменяющегося значения регулируемого объекта.
Область применения:
- управление температурой;
- управление уровнем СО2;
- управление влажностью;
- управление давлением;
-
управление давлением с компенсацией по наружной температуре.
функции:
- настройка значений P и I;
- возможность выбора сигнала на выходе для обогрева и/или охлаждения;
- регулируемые диапазоны настройки для датчиков;
- два уровня доступа для изменения параметров - системный и пользовательский.
модель | аналоговый вход |
универсаль- ный вход |
цифровой вход | аналоговый выход | цифровой выход | ЖК дисплей | LON | TCP/IP | два порта |
OP5 | 1 | 1 | 1 | 2 | 0 | ● | |||
OP10 | 2 | 1 | 2 | 2 | 3 | ● | |||
OP10-230 | 2 | 1 | 2 | 2 | 3 | ● |
Аналоговые входы используются для подключения датчиков PT1000 или преобразователей температуры, влажности, давления и аналогичных приборов с выходным сигналом 0-10 В, предназначенных для измерения параметров устройств, входящих в состав систем вентиляции и кондиционирования воздуха или отопления.
В зависимости от выбранного режима и алгоритма управления к контроллерам можно подключить до трех датчиков температуры (PT 1000).
Цифровые входы предназначены для контроля работы вентиляторов, циркуляционных насосов, термостата перегрева ТЭНов электронагревателя, а также для включения и выключения контроллера.
Аналоговые выходы с сигналом управления 0-10 В позволяют управлять исполнительными механизмами различных теплообменников, причём, каждый выход может конфигурироваться для управления нагревателем, охладителем или приводами камеры смешивания, а также может использоваться для плавного регулирования производительности вентиляторов и давления в сети воздуховодов.
Цифровые выходы используются для сигнализации режима работы контроллера (работа/авария), включения и отключения циркуляционных насосов и вентиляторов, а также для управления исполнительными механизмами, если выбрано не аналоговое, а трехпозиционное управление.
Характеристики | |
Рабочее напряжение | 24 В (±15 %) переменного тока |
Потребляемая мощность | 4 ВА |
Дисплей | ЖК с подсветкой, графика и текст |
Аналоговый вход, сигнальный | Pt1000 |
Аналоговый выход, сигнальный | 0-10 В, 8 бит ЦАП, с защитой от КЗ |
Дискретные входы | беспотенциальная замыкающая контактная группа |
Дискретные выходы | 2 симисторных выхода, 24 В, 0,5 А длительно; 1 перекидной контакт, 230 В, 5 А |
Универсальный вход, сигнальный | в зависимости от выбранного режима управления-AI или DI с вышеописанными характеристиками |
Температура окружающей среды | 0…50°C |
Класс защиты | IP20 |
Габариты (ВхШхГ) (мм) | 123×123×60 |
Способ монтажа | На DIN-рейке, 7 модулей |
