Свободно программируемые контролеры серии EXOflex предназначены для построения гибких и разветвленных системы управления, регулирования, диспетчеризации и передачи данных. Совместное использование с контроллерами EXOcompact, Corrigo E и Regio позволяет создавать системы управления любого назначения и легко адаптироваться к изменяющимся условиям с максимальной экономической эффективностью. В первую очередь они оптимально подходят для применения в системах с большим количеством точек ввода-вывода (входов/выходов), высокими требованиями к обмену данными и гибкости, а также там, где важным фактором выступает возможность будущего расширения. Контроллер EXOflex предоставляет разработчику системы максимальную гибкость и производительность за счет свободного выбора конфигурации входов/выходов и коммуникаций при проектировании новых и реконструкции старых систем. Модульная конструкция и широкий выбор периферийных интерфейсных модулей (PIFA) позволяет сконфигурировать соединение каждого контроллера EXOflex с соответствующими датчиками и измерительными преобразователями, насосами, приводами, детекторами, клапанами и т.д. Модули устанавливаются в соответствующие слоты корпуса, при этом все точки подключения остаются доступными извне, что существенно упрощает монтаж. Программирование контроллеров осуществляется с помощью специализированного ПО EXOdesigner. Это ПО использует высокоуровневый язык EXOL. EXOdesigner содержит уже готовые библиотеки, содержащие массивы стандартных объектов, функциональных блоков, решений наиболее распространенных задач автоматизации зданий, включая управление насосами, вентиляторами и теплообменниками, обработку сигнальных сообщений. Если в библиотеке нет требуемого алгоритма, можно написать новые макросы под конкретную задачу. Контроллеры EXOflex поддерживают все основные протоколы связи и полевые шины, используемые в системах управления оборудованием зданий, такие как TCP/IP, LON, EIB (KNX), Modbus, SIOX и M-Bus, а также имеют возможность отправки SMS-сообщений об авариях с помощью GSM-модема или на электронную почту.
Для визуального контроля состояния системы и изменения параметров применяются выносные панели управления, оснащенные дисплеем и клавиатурой или сенсорные операторские панели. Контролеры EXOflex Open Web в дополнение ко всем имеющимся преимуществам EXOflex предоставляют пользователю возможность полноценного доступа к управлению системой через Интернет благодаря наличию встроенного web-сервера и установленного программного обеспечения SCADA с любого компьютера, подключенного к Интернет или локальной сети. Единственное что вам потребуется – это web-браузер, например, Internet Explorer. С его помощью авторизированный пользователь получает полный доступ к системе и всем данным, включая журнал аварий, графики зависимостей и т.д.
функции: Комбинированный PIFA-модуль на 6 дискретных входов, 2 дискретных выхода, 4 аналоговых входа и 4 аналоговых выхода для монтажа в корпусе EXOflex. 2 дискретных входа со стандартным набором функций (фильтрация, задержка включения/выключения, измерение времени включенного состояния). 4 дискретных входа с расширенным набором функций в дополнение к стандартным (подсчет количества импульсов, измерение частоты и т. д.). 2 дискретных выхода со стандартным набором функций (задержка включения/выключения, широтно-импульсная модуляция, генерация частоты, программируемое состояние выхода в автономном режиме). 4 аналоговых входа с независимым заданием диапазонов измерения. 4 аналоговых выхода.
процессорные корпусы EXOflex | ||||
модель | количество секций | |||
EH11-S | 1 | |||
EH21-S | 2 | |||
EH31-S | 3 | |||
EH41-S | 4 | |||
процессорные корпусы EXOflex Open Web | ||||
EHOW22 | 2 | |||
EHOW32 | 3 | |||
EHOW42 | 4 | |||
корпусы расширения EXOflex | ||||
EH10-S | 1 | |||
EH20-S | 2 | |||
EH30-S | 3 | |||
EH40-S | 4 | |||
PIFA-модули источников питания | ||||
модель | описание | |||
EP1011 | источник питания (4DI/4D0) | |||
EP1004 | источник питания для модулей расширения | |||
дополнительные интерфейсные устройства | ||||
модель | описание | |||
X9017 | плата интерфейса EIB | |||
EX8282 | шлюз TCP/IP | |||
X9020F | плата интерфейса SIOX | |||
PIFA-модули | ||||
модель | DI | AI | D0 | A0 |
EP2032 | 32 | |||
EP3016 | 16 | |||
EP4024 | 16 | 8 | ||
EP5012 | 12 | |||
EP6012 | 12 | |||
EP7218 | 12 | 6 | ||
EP7408 | 4 | 2 | 2 | |

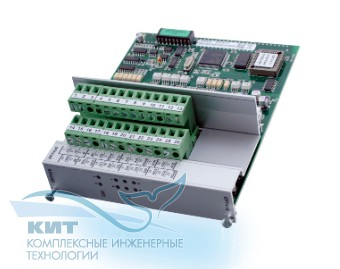

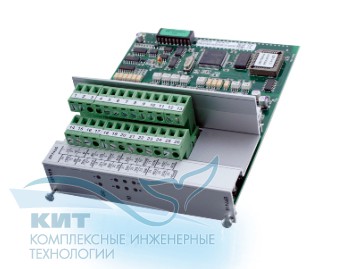

EP7416 | 4 | 6 | 4 | 2 |
EP8101 | адаптер с одним последовательным портом | |||
EP8102 | адаптер с двумя последовательными портами | |||
EP8210 | модуль LON интерфейса | |||
EP8282 | модуль TCP/IP интерфейса | |||
EP8280 | модуль TCP/IP интерфейса с функцией ведущего |
