Конфигурируемые контроллеры Optigo предназначены для управления работой систем вентиляции и кондиционирования, отопления и горячего водоснабжения (ГВС). Optigo - новое направление в области контроллеров с ограниченным набором функций для применения там, где не требуется весь спектр характеристик. Контроллеры предназначены для шкафного монтажа на DINрейке. На передней панели контроллера расположены ЖКдисплей, на котором отображается основная информация о работе системы и энкодер. Настройка режимов работы и параметров системы производится с помощью энкодера и графического дисплея.

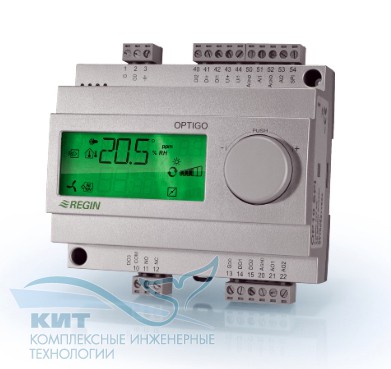

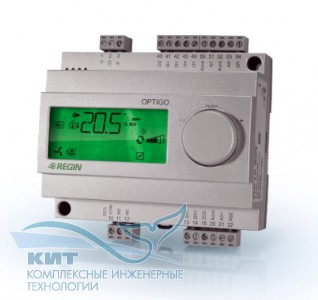

Optigo OP10
Модели для управления системами вентиляции и кондиционирования, управления системой отопления или управления системой ГВС. Выпускается две модели контроллера: OP10 с напряжением питания 24 В, 50 Гц и OP10-230 с напряжением питания 220 В, 50 Гц.
область применения:
- управление притоком воздуха;
- управление притоком воздуха с наружной компенсацией;
- управление комнатное/вытяжкой воздуха с каскадной функцией;
- управление отоплением с наружной компенсацией;
-
управление системой горячего водоснабжения.
основные функции:
- настройка значений P и I;
- возможность выбора сигнала на выходе для обогрева и/или охлаждения;
- регулируемые диапазоны настройки для датчиков;
-
два уровня доступа для изменения параметров - системный и пользовательский.
системы вентиляции
- задаваемое минимальное значение угла открытия для заслонок камеры смешивания;
- пуск и остановка вентиляторов;
- управление защитой от обмерзания с поддержанием температуры в режиме останова;
- вход для защиты от перегрева нагревателя;
- выходной сигнал 3-позиционный или 0-10 В;
- возможность выбора сигнала на выходе для обогрева и/или охлаждения с/без управления заслонкой камеры смешения;
- индикация обмерзание/перегрев/ошибка датчика;
- индикация работы вентилятора;
- встроенный недельный планировщик;
-
вход для внешнего сигнала работы.
системы отопления
- ночной режим для управления обогревом;
- пуск и остановка насоса;
-
управление температурой подачи по температурному графику с дополнительной компенсацией по наружной температуре при 0°С.
системы горячего водоснабжения
- PID-управление;
- периодический перегрев горячей водопроводной воды, предотвращающий размножение бактерий Легионеллы.
модель | аналоговый вход |
универсаль- ный вход |
цифровой вход | аналоговый выход | цифровой выход | ЖК дисплей | LON | TCP/IP | два порта |
OP5 | 1 | 1 | 1 | 2 | 0 | ● | |||
OP10 | 2 | 1 | 2 | 2 | 3 | ● | |||
OP10-230 | 2 | 1 | 2 | 2 | 3 | ● |
Аналоговые входы используются для подключения датчиков PT1000 или преобразователей температуры, влажности, давления и аналогичных приборов с выходным сигналом 0-10 В, предназначенных для измерения параметров устройств, входящих в состав систем вентиляции и кондиционирования воздуха или отопления.
В зависимости от выбранного режима и алгоритма управления к контроллерам можно подключить до трех датчиков температуры (PT 1000).
Цифровые входы предназначены для контроля работы вентиляторов, циркуляционных насосов, термостата перегрева ТЭНов электронагревателя, а также для включения и выключения контроллера.
Аналоговые выходы с сигналом управления 0-10 В позволяют управлять исполнительными механизмами различных теплообменников, причём, каждый выход может конфигурироваться для управления нагревателем, охладителем или приводами камеры смешивания, а также может использоваться для плавного регулирования производительности вентиляторов и давления в сети воздуховодов.
Цифровые выходы используются для сигнализации режима работы контроллера (работа/авария), включения и отключения циркуляционных насосов и вентиляторов, а также для управления исполнительными механизмами, если выбрано не аналоговое, а трехпозиционное управление.
Характеристики | |
Рабочее напряжение | 24 В (±15 %) переменного тока |
Потребляемая мощность | 4 ВА |
Дисплей | ЖК с подсветкой, графика и текст |
Аналоговый вход, сигнальный | Pt1000 |
Аналоговый выход, сигнальный | 0-10 В, 8 бит ЦАП, с защитой от КЗ |
Дискретные входы | беспотенциальная замыкающая контактная группа |
Дискретные выходы | 2 симисторных выхода, 24 В, 0,5 А длительно; 1 перекидной контакт, 230 В, 5 А |
Универсальный вход, сигнальный | в зависимости от выбранного режима управления-AI или DI с вышеописанными характеристиками |
Температура окружающей среды | 0…50°C |
Класс защиты | IP20 |
Габариты (ВхШхГ) (мм) | 123×123×60 |
Способ монтажа | На DIN-рейке, 7 модулей |
