Наличие нескольких аналоговых и цифровых входов и выходов (см. таблицу ниже) позволяет контролировать основные параметры микроклимата и управлять работой большинства исполнительных устройств.
Аналоговые входы используются для подключения датчиков температуры Рt1000, преобразователей температуры, влажности, давления или аналогичных приборов с выходным сигналом 0-10 В, предназначенных для измерения параметров устройств, входящих в состав систем вентиляции и кондиционирования воздуха или отопления.
Цифровые входы применяются для контроля работы вентиляторов и циркуляционных насосов, состояния фильтров, проверки работоспособности противопожарных клапанов и подключения внешних устройств аварийной и пожарной сигнализации. Возможно конфигурирование цифровых входов для учета расхода тепла и электроэнергии.
Наличие универсальных входов позволяет расширить коммуникационные возможности контроллеров, настраивая эти входы в режимы аналоговых или цифровых входов, при возникновении потребности в увеличении подключаемых устройств контроля параметров.
Аналоговые выходы с сигналом управления 0-10 В позволяют управлять исполнительными механизмами различных теплообменников, причём каждый выход может конфигурироваться для управления нагревателем, охладителем или рекуператором, а также может использоваться для плавного регулирования производительности вентиляторов и давления в сети воздуховодов.
Цифровые выходы обеспечивают включение и отключение вентиляторов, циркуляционных насосов, внешней системы защиты от замерзания, проверку работоспособности противопожарных клапанов в системах вентиляции и кондиционирования, а так же бойлеров, накопительных баков и т.д. в системах отопления.

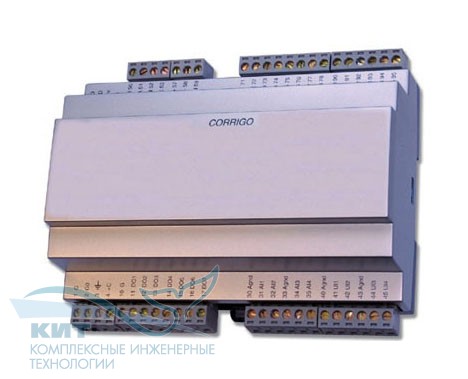

Существуют модели, поддерживающие протоколы LON или TCP/IP. В некоторых моделях контроллеров включена поддержка второго порта, расширяющего интерфейсные возможности и позволяющего использовать контроллер в качестве Master-устройства, подключая к нему один или два контроллера Corrigo в качестве модулей расширения, выполняющих функцию Slave-устройства в системе. Такое решение дает возможность увеличения количества входов/выходов для тех случаев, когда необходимо подключить большее количество датчиков, исполнительных механизмов, счетчиков энергии, ПЛК, GSM-модем и т.п.
Кроме того, выпускаются модели со встроенным Web-сервером, обеспечивающие простое и быстрое интегрирование вентиляционное оборудование в системы диспетчеризации и распределенного управления по протоколу TCP/IP через локальную сеть здания или Интернет.
Выпускаются два вида контроллеров:
1. Контроллеры с ЖК-дисплеем на передней панели, на котором отображается основная информация о работе системы, светодиодные индикаторы и кнопки управления.
2. Контроллеры без дисплея, светодиодных индикаторов и кнопок управления.
Контроллер без дисплея можно дооснастить выносной панелью E-DSP с дисплеем и кнопками управления, которую можно разместить в любом удобном месте.
модель | аналоговый вход |
универсаль- ный вход |
цифровой вход | аналоговый выход | цифровой выход | ЖК дисплей | LON | TCP/IP | два порта |
E15-S | 4 | – | 4 | 3 | 4 | ||||
E15D-S | 4 | – | 4 | 3 | 4 | ● | |||
E152-S | 4 | – | 4 | 3 | 4 | ● | |||
E152D-S | 4 | – | 4 | 3 | 4 | ● | ● | ||
E15-S-LON | 4 | – | 4 | 3 | 4 | ● | |||
E15D-S-LON | 4 | – | 4 | 3 | 4 | ● | ● | ||
E15-S-WEB | 4 | – | 4 | 3 | 4 | ● | |||
E15D-S-WEB | 4 | – | 4 | 3 | 4 | ● | ● | ||
E152-S-WEB | 4 | – | 4 | 3 | 4 | ● | ● | ||
E152D-S-WEB | 4 | – | 4 | 3 | 4 | ● | ● | ● | |
E28-S | 4 | 4 | 8 | 5 | 7 | ||||
E28D-S | 4 | 4 | 8 | 5 | 7 | ● | |||
E282-S | 4 | 4 | 8 | 5 | 7 | ● | |||
E282D-S | 4 | 4 | 8 | 5 | 7 | ● | ● | ||
E28-S-LON | 4 | 4 | 8 | 5 | 7 | ● | |||
E28D-S-LON | 4 | 4 | 8 | 5 | 7 | ● | ● | ||
E28-S-WEB | 4 | 4 | 8 | 5 | 7 | ● | |||
E28D-S-WEB | 4 | 4 | 8 | 5 | 7 | ● | ● | ||
E282-S-WEB | 4 | 4 | 8 | 5 | 7 | ● | ● | ||
E282D-S-WEB | 4 | 4 | 8 | 5 | 7 | ● | ● | ● |
управление системами вентиляции:
основные функциональные возможности
- регулирование температуры приточного воздуха, каскадное регулирование комнатной температуры или температуры в вытяжном канале, с возможностью перехода из одного режима в другой по температуре наружного воздуха
- управление жидкостными или электрическими нагревателями, жидкостными или фреоновыми охладителями, рекуператорами
- управление одно- или двухскоростными вентиляторами либо вентиляторами с ЧП
- регулирование давления или расхода воздуха, управление производительностью системы по датчику СО2
- дежурный режим нагрева/охлаждения, естественное охлаждение/отопление, рекуперация холода
- регулирование влажности (увлажнение, осушение, осушение + увлажнение)
- управление дополнительными контурами (доводчиками)
- управление рециркуляцией
- энергетический мониторинг
управление системами теплоснабжения:
основные функциональные возможности
Отопление:
- погодозависимое управление контурами отопления (до 3шт.) с одинарными или спаренными насосами
- смещение уставки в ночное время (экономный режим работы)
- учет инерционности здания
Горячее водоснабжение:
- управление системами ГВС (до 2 шт.)
- ежесуточный перегрев для предотвращения развития бактерий Legionella
Котельное оборудование:
- управление каскадом котлов (до 4шт.)
- настройки уставки: фиксированная, зависимая от наружной температуры или текущего запроса тепла в контурах отопления
- автоматическое переключение между котлами в случае возникновения аварийных состояний
- ограничение температуры в обратном трубопроводе котлов
Общие:
- возможность совмещения в одном контроллере управления котлами и контурами в соответствии с выбранными в процессе конфигурации функциями.
- управление работой загрузочного насоса бака накопителя
- управление насосом переменной производительности для поддержания постоянного уровня давления в системе
- функция оптимизации времени перехода из экономного режима в комфортный
Характеристики | |
Рабочее напряжение | 24V |
Частота | 50Гц |
Потребляемая мощность | 8 ВА |
Операционная система | EXOreal |
Аналоговый вход, сигнальный | 0–10 В, Pt1000, 12-разрядный АЦП |
Аналоговый выход, сигнальный | 0–10 В, 1 мА, с защитой от короткого замыкания, 8-разрядный ЦАП |
Дискретные входы | сухой контакт, 24 В пост. тока, возможность работы с импульсным сигналом |
Дискретные выходы | 24 В, 2 А переменного или постоянного тока в непрерывном режиме, возможность работы с импульсным сигналом МОП-ключ |
Температура окружающей среды | 0…50°C |
Класс защиты | IP20 |
Габариты (ВхШхГ) (мм) | 148×123×60 |
Способ монтажа | на DIN-рейке |
