Описание

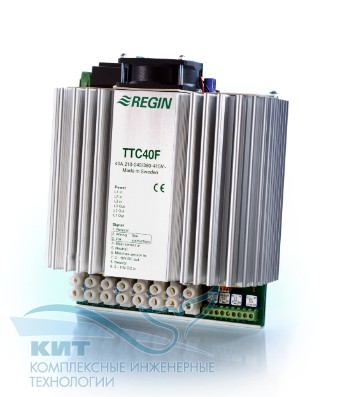

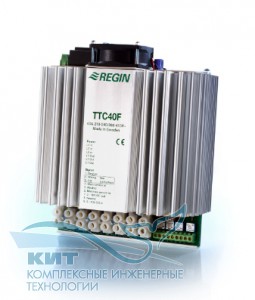

Регулятор TTC40F предназначен для управления работой радиаторов и электрокалориферов с током нагрузки до 40А. Контроллер включает и выключает нагрузку и использует режим широтно-импульсной модуляции. Закон регулирования (П или ПИ) выбирается автоматически. Регулятор имеет внешний сигнал управления 0-10В. Регулирование осуществляется за счет включения и отключения полной нагрузки. Регулятор реализует пропорциональное управление по времени, путем изменения соотношения между временем включенного и отключенного состояния нагрузки в соответствии с заданными требованиями к обогреву.
- работа на трехфазную нагрузку напряжением 230В или 400В без необходимости ручного выбора напряжения.
- работа на нагрузку, включенную по схема "звезда" или "треугольник".
- пропорционально-интегральное управление для регулирования температуры приточного воздуха или пропорциональное регулирование для регулирования температуры в помещении с автоматической адаптацией функции управления.
- настраиваемые предельные значения минимальной и максимальной температуры.
- TTC40F является функционально полным регулятором, работающим с термодатчиком Regin.
Характеристики
| Характеристики | |
| Рабочее напряжение | 210-255 или 380-415 В переменного тока с автоматическим выбором, трехфазное |
| Частота | 50-60Гц |
| Аналоговый вход, сигнальный | 0-30 °C (диапазон задания уставки зависит от используемого датчика), основной датчик и датчик предельной температуры (NTC-датчик Regin) |
| Диапазон пропорционального регулирования | регулирование температуры приточного воздуха: 20 K (фиксированный) комнатный регулятор температуры: 1,5 K (фиксированный) |
| Период следования импульсов | 6-60 с |
| Постоянная времени интегрирования | 6 мин. (фиксированное значение) |
| Температура окружающей среды | 0-40 °C |
| Габариты (ВхШхГ) (мм) | 195x200x95 |
| Способ монтажа | на DIN-рейке |
