- Pulser-M – с ограничением max/min температуры нагревателя

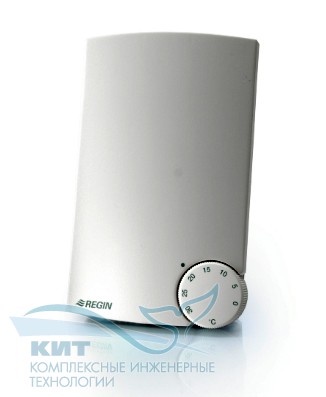

Симисторный регулятор температуры Pulser выполняет функцию поддержания заданной температуры приточного воздуха при его нагреве в однофазных и двухфазных электрических нагревателях. Регулирование происходит путем изменения отрезка времени между циклами включения и выключения полной мощности нагревателя (пропорциональное регулирование по времени). Время цикла составляет приблизительно 60 секунд. Коммутация нагрузки осуществляется полупроводниковым прибором (симистором) в тот момент, когда ток и напряжение на нагревателе равны нулю. Данный алгоритм работы исключает возникновение электромагнитных помех и повышает надёжность регуляторов за счёт отсутствия механических элементов, подверженных износу. Регуляторы Pulser и Pulser-M оснащены встроенным термодатчиком и имеют контакты для подключения одного внеш-него датчика температуры (двух у Pulser-M).
Характеристики | |
Рабочее напряжение | 200 - 415 В переменного тока, 50 - 60 Гц, одно- или двухфазный, с автоматическим переключением |
Дискретный выход, ток коммутируемой цепи | 16 А (не менее 1 А), однофазная нагрузка не более 3,6 кВт, двухфазная не более 6,4 кВт |
Диапазон пропорционального регулирования | 20 К (при резких колебаниях температуры) 1,5 К (при медленных колебаниях температуры) |
Диапазон задания уставки | 0 - 30 °C (диапазон задания уставки зависит от используемого NTC-датчика Regin) |
Период следования импульсов | 60 секунд |
Постоянная времени интегрирования | 6 мин. (при резких колебаниях температуры) |
Ночное понижение температуры | 0 -10 К |
Температура окружающей среды | не более 30 °C (примечание: при полной нагрузке Pulser рассеивает 20 Вт тепла) |
Класс защиты | IP30 |
Габариты (ВхШхГ) (мм) | 153х93х43 |
Способ монтажа | настенный |
