Описание

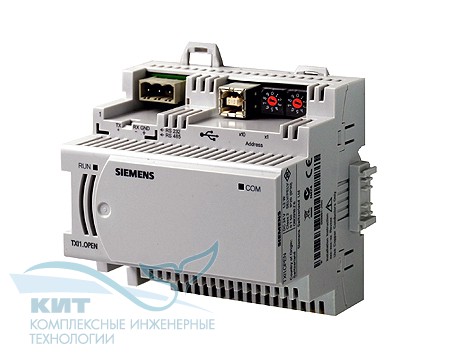

RS232/485 модуль как платформа для интеграции систем и оборудования 3-сторонних производителей в систему автоматизации и контроля зданий DESIGO с использованием PXC..D (Версия 4 и выше).
-
со светодиодам статуса работы и коммуникации
-
USB-интерфейс для соединения с TX OPEN Tool
-
простота монтажа и наладки
-
простая и быстрая диагностика
-
Siemens предлагает готовые приложения для следующих систем:
-
Modbus
-
M-Bus
-
SED2
функции:
Модуль TX OPEN RS232/485 предоставляет возможность интеграции оборудования 3 производителей через интерфейсы RS232 или RS485 в DESIGO. Необходимые приложения загружаются в модуль через USB интерфейс.
Siemens предлагает стандартные приложения для следующих протоколов:
− MODBUS (Руководство по проектированию CM110571)
− M-bus (Руководство по проектированию CM110572)
− SED2 (Руководство по проектированию CM110573)
Имеется возможность разработать собственные приложения с помощью программы Microsoft ® eMbedded Visual C++ 4.0, см. Руководство разработчика для TXI1.OPEN, CM110570.
Модуль TX OPEN RS232/485 питается непосредственно от Island-шины напряжением DC 24 В. Для просмотра конфигурации и значений от систем их производителей используется USB подключение через WEB интерфейс. Программа TX OPEN Tool используется для загрузки стандартного ПО, приложений и конфигурации, а также для диагностики и сервиса.
Характеристики
Характеристики |
Рабочее напряжение |
DC 24 V |
Потребляемая мощность |
1.32 Вт |
Коммуникация |
RS232 , RS485 |
Вес (кг) |
0.168 |
Габариты (ВхШхГ) (мм) |
96 x 77.5 x 98 |
