Платформа PX Modbus обеспечивает интеграцию различных устройств 3-фирм, работающих по протоколу Modbus. Это обеспечивает возможность обмена данными между подсистемами инженерного оборудования и системой автоматизации зданий DESIGO.
функции:
PX Modbus поддерживает следующие функциональные коды и форматы данных Modbus:
- функциональные коды:01 ‚ 02 ‚ 03 ‚ 04 ‚ 05 ‚ 06 ‚ 15 ‚ 16.
- форматы данных:
- 16-bit знаковое и беззнаковое целое
- 32-bit знаковое и беззнаковое целое
- 32-bit знаковое и беззнаковое 'Modulus-10000'
- вещественное (real) 32-bit (IEEE с плавающей точкой)
- ACM 16-bit
- BCD 16-bit и 32-bit
Ведущий или ведомый
- PX Modbus можно сконфигурировать как ведущий или ведомый. Он поддерживает до 2000 точек данных

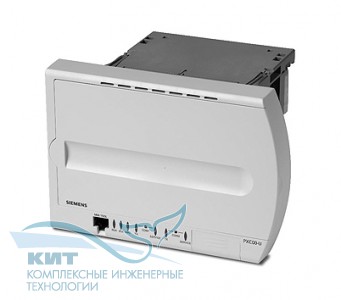

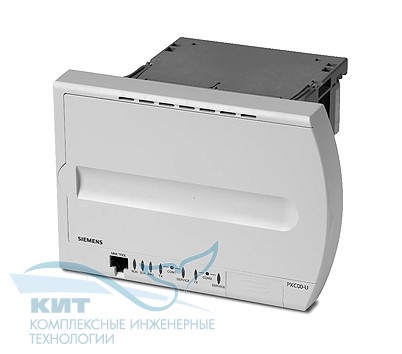

аппаратная часть: модульный ситемный контроллер PXC00-U с картой PXA30-RS..
- если в левом слоте для коммуникационной карты нет модуля расширения, активна коммуникация BACnet/LonTalk
- модуль расширения PXA30-N в левом слоте обеспечивает коммуникацию BACnet/IP. Модули расширения PXA30-T, -NT, и -W.. также поддерживаются
