Описание

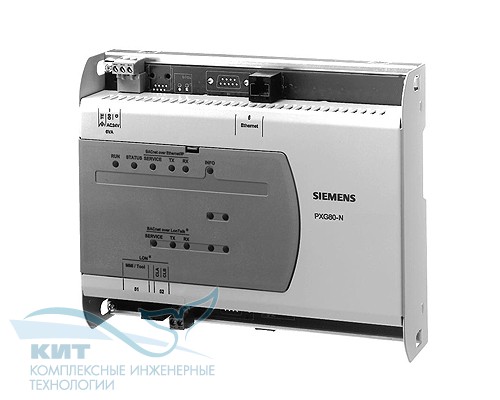

• BACnet маршрутизатор для локальной сети LON – Ethernet/IP
• BBMD – широковещательное управляющее устройство BACnet
• статистика коммуникаций
• BACnet- устройство
• подключение для ПК и панели оператора
применение:
Маршрутизатор BACnet обеспечивает передачу данных BACnet через BACnet / LonTalk в BACnet / IP. В результате, BACnet переменные становятся доступны в обеих физических сетях. Подлежат передаче только пакеты данных, которы требуется передать из одной сети в другую. Также, маршрутизатор BACnet поддерживает функциональность BBMD (Устройство управления широковещания BACnet) для передачи BACnet переменных через IP-маршрутизаторы. Маршрутизатор BACnet имеет собственный объект, им можно управлять с помощью BACnet клента (PXM20 ‚ DESIGO XWORKS plus, PX WEB или DESIGO INSIGHT). Текщее время, дата, состояние устройства, статистика и другие данные хранятся в памяти устройства. Эти данные можно считать из устройства посредством стандартного сервиса считывания данных.
функции:
Маршрутизатор BACnet передает BACnet-протокол от локальной оперативной сети (LON) к Ethernet/IP. Это означает, что каждая из этих двух сторон образует сеть BACnet. Передаются только те пакеты, которые идут от одной сети BACnet к другой. Локальные широковещательные сообщения ограничиваются локальной сетью, тогда как, глобальная широковещательная рассылка не ограничивается. Кроме того, маршрутизатор в сети BACnet поддерживает функциональные возможности BBMD (BACnet-широковещательное управляющее устройство) для того, чтобы распространять BACnet широковещательные сообщения через IP маршрутизаторы. Маршрутизатор BACnet содержит «объект устройства» и может управляться BACnet-клиентом (PXM20, DESIGO TOOLSET или DESIGO INSIGHT). Текущее оперативное состояние, дата и время, а также статистика для отосланных пакетов сохраняются в «объекте устройства». Эти значения могут считываться с «объекта устройства» посредством простых считывающих служб.
Характеристики
Характеристики |
Рабочее напряжение |
AC 24 V |
Частота |
50/60 Гц |
Потребляемая мощность |
6 ВА |
Коммуникация |
шина: BACnet / LonTalk или BACnet / IP |
Класс защиты |
IP20 |
Габариты (ВхШхГ) (мм) |
216 x 176 x 52 |
