Описание

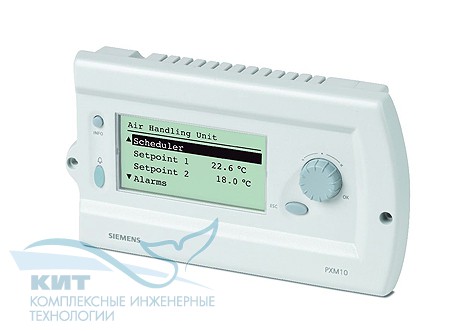

Панель оператора PXM10 служит для наблюдения за параметрами и управления установами контроллеров DESIGO PX. Панель обеспечивает простой интерфейс, имеет всококачественный дисплей и удобную поворотно-нажимную кнопку для работы. Панель оператора может быть закреплена на передней части модульного контроллера серии PXC..-U.
• высококачественный дисплей с возможность регулировки контрастности
• простота работы обеспечивается благодаря прямому доступу к нужной информации установки с помощью нажимаемого кругового регулятора
• выбор обычного вида или вида «Избранное» для включения и отображения функций установки (сигнализации, расписаний, календарей, корректировкой заданных значений, отображения измеренных значений и т.д.)
• установка даты и времени системы
• предназначен для эксплуатации на постоянном месте
применение:
Модуль оператора РХМ10 используется для контроля и эксплуатации компактных и модульных контроллеров РХ. Устройство имеет дружественный к пользователю интерфейс, который позволяет осуществлять работу нажатием одной кнопки (нажимаемого регулятора с круговой шкалой) с использованием высококачественного дисплея. Модуль оператора может быть установлен на панели управления или на модульном контроллере. Модуль PXM10 идеально подходит для постоянной работы на месте эксплуатации установки в качестве альтернативы интерфейсу пользователя РХМ20. Он используется с компактными и модульными контроллерами РХС…, а также с PXR… (подходит для работы с небольшим количеством контроллеров).
функции:
Модуль PXM10 может работать локально на контроллере DESIGO PX с возможностью выбора следующих режимов вида:
• обычный вид для "базового" и "cтандартного" рабочих уровней (по умолчанию).
• вид Избранное (должен быть создан)
• оба вида: обычный и избранное.
Все объекты данных рабочих уровней отображаются в устройстве. Ввод имени пользователя не требуется. Входные данные модуля оператора передаются в контроллер, где они обрабатываются и сохраняются. В самом модуле оператора никакая информация не хранится. Информация для пользователя сравнивается в контроллере и пересылается модулю оператора, на дисплее которого ее можно будет просмотреть. Здесь отображается:
• текущие значения
• заданные значения и параметры
• сообщения об обслуживании и об ошибках
• перечень сигналов и отображение отдельных сигналов с возможностью подтверждения и сброса
• программирование расписаний (недельных и других)
• установка даты и времени системы (только на первичном сервере)
• переключение установки
Модули PXM10 и PXM20 могут использоваться вместе для управления контроллером PXC…-U. Для этого подключите PXM10 непосредственно к контроллеру, а PXM20 – к гнезду инструмента/HMI с помощью кабеля PXA-C1.
Характеристики
| Характеристики | |
| Рабочее напряжение | AC 24 V, DC 12...40 V |
| Частота | 50/60 Гц |
| Потребляемая мощность | 0.7 Вт, 1 ВА |
| Размер дисплея | 82 x 42 мм кол-во точек:128 x 64 |
| Сервисный разъем | RS 232-интерфейс |
| Температура окружающей среды | 0…50 °C |
| Класс защиты | IP40 |
| Вес (кг) | 0,35 кг |
| Габариты (ВхШхГ) (мм) | 210 x 117 x 37 |
| Соединительный кабель | 3,00 м |
