Описание

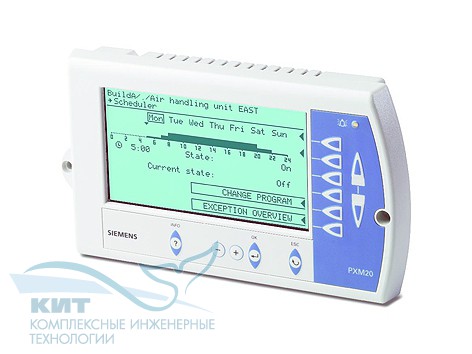

Сетевая панель оператора PXM20 обеспечивает работу с несколькими установками, подключенными к контроллерам уровня автоматизации. Панель оператора имеет рабочую клавиатуру и дисплей с высоким разрешением для отображения графики и текста. Панель PXM20 можно использовать как локальный прибор, или как сетевое устройство для удаленной работы со всеми установками, подключенными в сеть. Устройство оператора можно закрепить на щите управления, или на передней панели модульного контроллера серии PXC..-U.
Интуитивно понятные функции и клавиши быстрого доступа позволяют работать с устройством даже простым пользователям. Панель оператора обеспечивает следующие операторские функции (среди прочих):
- простые в освоении пользовательские инструкции через функции установки
- полный доступ ко всем текущим значениям, уставкам, состяниям установки и параметрам
- работа с точками данных, уставками и параметрами с помощью текстового меню
- оптическое и акустическое оповещение о тревогах.
- обработка и подтверждение тревог; буфер тревог
- графический дисплей для работы с иасписаниями, иалендарями и онлайн трендами
- сводка всех важных данных в разделе избранное
- поддержка многоуровнего доступа к системе
применение:
Пульт оператора PXM20 обеспечивает удобную работу с контроллерами DESIGO PX по протоколу BACnet/LON. Графический дисплей с четким текстом и простое управление клавишами обеспечивают дружественный интерфейс для доступа ко всей необходимой информации.
функции:
Все видимые значения в системе могут быть доступны согласно определённому профилю оператора.
• отображение текущих значений
• уставки и параметры настройки
• сообщения об аварийных ситуациях
• работа с авариями с возможностью подтверждения и/или сброса
• временные программы (недельные и дни исключения)
• управление установками
• авторизация с паролем
• встроенная система обработки аварийных сообщений с визуальным и звуковым сопровождением
Характеристики
| Характеристики | |
| Рабочее напряжение | AC 24 V, DC 12...40 V |
| Частота | 50/60 Гц |
| Потребляемая мощность | 4 Вт, 9 ВА |
| Размер дисплея | 82 x 42 мм кол-во точек: 128 x 64 точек |
| Клавиатура | клавиатура с пластиковой мембраной и нажимными точками |
| Интерфейс для базового модуля | RS 232-интерфейс |
| Температура окружающей среды | 0…50 °C |
| Монтаж | в панель, контроллер PXC..-U, на DIN-рейке |
| Класс защиты | IP40 |
| Габариты (ВхШхГ) (мм) | 210 x 117 x 37 |
