Описание

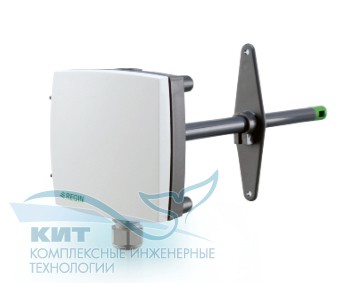

AVDT25 представляет собой преобразователь для измерения скорости воздуха в вентиляционных rаналах систем отопления, вентиляции и кондиционирования воздуха.
Преобразователь предназначен для установки в вентиляционных каналах. Преобразователь скорости движения воздуха работает по принципу пленочного анемометра. Чувствительный элемент представляет собой нагреваемые тонко пленочные элементы. Измерение скорости осуществляется путем изменения скорости охлаждения одного из элементов, которое зависит от скорости воздуха. Полученный сигнал преобразуется с помощью встроенной электронной схемы в выходной аналоговый сигнал. Достоинством тонкого чувствительного элемента является то, что он не накапливает пыль и грязь.
- выбираемый рабочий диапазон 0…10/15/20 м/с.
-
выходной сигнал 0…10 В постоянного тока или 4…20 мАпостоянного тока.
- напряжение питания 24 В переменного/постоянного тока.
- регулируемое время срабатывания.
- регулируемая длина погружения датчика в канал.
Характеристики
| Характеристики | |
| Рабочее напряжение | 24 В (±20 %) переменного тока, 4 ВА |
| Выходной сигнал | 0-10 В (не более 1 мА), 4-20 мА |
| Диапазон измерения | 0-10, 0-15 или 0-20 м/с |
| Постоянная времени демпфирования | 0,2 или 2,0 с (на выбор) |
| Погрешность | ±(0,3 м/с + 3 % от измеряемого значения) в диапазоне 0-10 м/с; ±(0,3 м/с + 3 % от измеряемого значения) в диапазоне 0-15 м/с; ±(0,3 м/с + 4 % от измеряемого значения) в диапазоне 0-20 м/с |
| Постоянная времени | 1,5 с при 10 м/с |
| Температура окружающей среды | -10...+50°C |
| Класс защиты | IP65 |
| Способ монтажа | в воздуховоде |
| Длина измерительного элемента | 50-200 мм, регулируемая |
