Описание

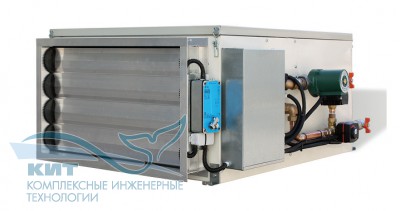

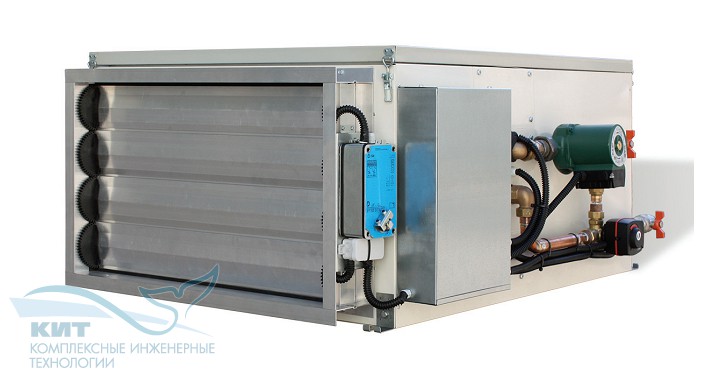

Приточная установка Capsule-8000 W оснащена секцией водяного нагрева в комплекте со смесительным узлом. Установка предназначена для применения в помещениях от бытового до промышленного назначения.
особенности:
комплектация установки:
функциональная схема:
М1 - приточный вентилятор
D1 - датчик температуры уличного воздуха
D2 - датчик температуры приточного воздуха
DF - датчик загрязнения фильтра*
W1 - водяной нагреватель
F1 - воздушный фильтр вытяжного воздуха
DW - датчик темп. поверхности нагревателя
* комплектуется по специальному заказу
1 - водяной нагреватель
2 - датчик темп. поверхности нагревателя
3 - соединение с нагревателем
4 - DWO - датчик обратной воды
5 - циркуляционный насос
6 - трехходовой смесительный клапан
7 - обратный клапан
8 - фильтр
9 - шаровой кран
особенности:
• точное поддержание температуры подаваемого воздуха
• минимальные габариты в своем классе
• минимальные габариты в своем классе
- • 3 индивидуально настраиваемые скорости
- • низкий уровень шума
- • корпус не промерзает при морозе
- • для помещений от 885 до 2665 м²
- • монтируется в любом положении
- • водяной нагреватель
- • встроенная автоматика
- • заслонка с приводом
- • встроенный смесительный узел
- • простота и универсальность монтажа
- • наладка оборудования на заводе-изготовителе
комплектация установки:
- • фильтр приточный F5
- • вентилятор приточный
- • герметичная заслонка с приводом
- • водяной нагреватель
- • датчик уличного воздуха
- • датчик приточного воздуха
- • датчик обратной воды
- • датчик поверхности нагревателя
- • смесительный узел **
- • автоматика (monocontroller v.2)

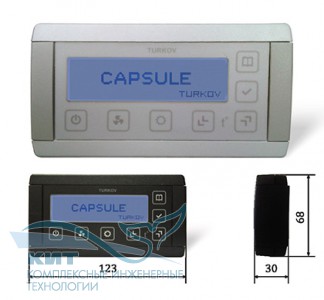

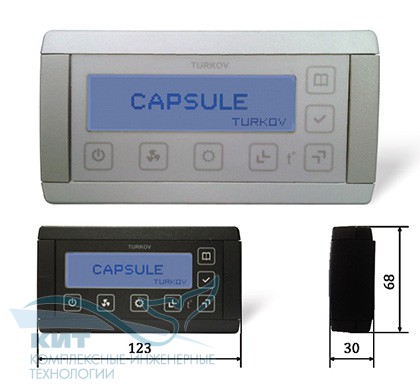

- • настенный пульт управления *
- • корпус с тепло-шумоизоляцией «Сен-Гобен» 60мм
- • защелки с возможностью навешивания замков
- • четыре кронштейна для монтажа установки к стене или потолку
-
* Компания TURKOV производит ПУ трех модификаций
1. Стандартная комплектация - ПУ без датчиков.
2. ПУ с датчиком температуры, если требуется управлять кондиционером.
3. ПУ с датчиком температуры и влажности, если требуется управлять увлажнителем или осушителем.
** Смесительный узел:
функциональная схема:
М1 - приточный вентилятор
D1 - датчик температуры уличного воздуха
D2 - датчик температуры приточного воздуха
DF - датчик загрязнения фильтра*
W1 - водяной нагреватель
F1 - воздушный фильтр вытяжного воздуха
DW - датчик темп. поверхности нагревателя
* комплектуется по специальному заказу
1 - водяной нагреватель2 - датчик темп. поверхности нагревателя
3 - соединение с нагревателем
4 - DWO - датчик обратной воды
5 - циркуляционный насос
6 - трехходовой смесительный клапан
7 - обратный клапан
8 - фильтр
9 - шаровой кран
встроенная автоматика:
• индивидуальная настройка трех скоростей вентилятора
• индивидуальная настройка приточного и вытяжного вентилятора, для компенсации дисбаланса в помещении
• программирование установки на неделю, 6 событий в день
• контроль воздушного фильтра **
• автоматическое поддержание давления в приточном и вытяжном воздуховоде (VAVсистема) ****
• управление нагревателем (водяным или электрическим / водяным и электрическим)
• авто рестарт при пропадании питания
• архив аварий
• подключение пожарной сигнализации
• "ПАУЗА" прерывание работы по сигналу внешнего устройства через "сухой контакт"
• контроль рекуператора от обмерзания
• управление увлажнителем или осушителем *
• управление кондиционером (вода, фреон) *****
• подключение к умному дому по протоколу MODBUS 485 ***
• управление воздушными заслонками (откр./закр.)
* Управление прибором осуществляется через реле установленном на плате моноконтроллера. Рабочий диапазон влажности устанавливается на ПУ, для управления влажности необходимо заменить стандартный ПУ на ПУ с датчиком влажности или приобрести отдельный датчик влажности.
** В оборудовании стандартного исполнения, контроль над фильтром осуществляется по времени отработки, при необходимости, возможно, установить датчик дифференциального давления.
*** Подключение умного дома осуществляется через ПУ.
**** Компания TURKOV производит две версии контроллера Monocontroller V.2, в стандартную комплектацию установок входит моноконтроллер без поддержания VAV технологии. VAV система устанавливается в оборудование опционально.
***** Управление кондиционером может осуществляться тремя способами:
1. Фреон - канальный датчик кондиционера отслеживает температуру в вытяжном канале, тем самым контролирует включение или отключение ККБ. Также температуру в обслуживаемом помещении можно отслеживать через ПУ со встроенным датчиком температуры.
2. Вода - канальный датчик кондиционера отслеживает температуру в вытяжном канале, тем самым контролирует включение или отключение водяного охладителя. Также температуру в обслуживаемом помещении можно отслеживать через ПУ со встроенным датчиком температуры.
3. Вода - канальный датчик устанавливается в канал приточного воздуха, датчик контролирует и поддерживает точную температуру подаваемого воздуха в помещение.
типовые решения:• индивидуальная настройка приточного и вытяжного вентилятора, для компенсации дисбаланса в помещении
• программирование установки на неделю, 6 событий в день
• контроль воздушного фильтра **
• автоматическое поддержание давления в приточном и вытяжном воздуховоде (VAVсистема) ****
• управление нагревателем (водяным или электрическим / водяным и электрическим)
• авто рестарт при пропадании питания
• архив аварий
• подключение пожарной сигнализации
• "ПАУЗА" прерывание работы по сигналу внешнего устройства через "сухой контакт"
• контроль рекуператора от обмерзания
• управление увлажнителем или осушителем *
• управление кондиционером (вода, фреон) *****
• подключение к умному дому по протоколу MODBUS 485 ***
• управление воздушными заслонками (откр./закр.)
* Управление прибором осуществляется через реле установленном на плате моноконтроллера. Рабочий диапазон влажности устанавливается на ПУ, для управления влажности необходимо заменить стандартный ПУ на ПУ с датчиком влажности или приобрести отдельный датчик влажности.
** В оборудовании стандартного исполнения, контроль над фильтром осуществляется по времени отработки, при необходимости, возможно, установить датчик дифференциального давления.
*** Подключение умного дома осуществляется через ПУ.
**** Компания TURKOV производит две версии контроллера Monocontroller V.2, в стандартную комплектацию установок входит моноконтроллер без поддержания VAV технологии. VAV система устанавливается в оборудование опционально.
***** Управление кондиционером может осуществляться тремя способами:
1. Фреон - канальный датчик кондиционера отслеживает температуру в вытяжном канале, тем самым контролирует включение или отключение ККБ. Также температуру в обслуживаемом помещении можно отслеживать через ПУ со встроенным датчиком температуры.
2. Вода - канальный датчик кондиционера отслеживает температуру в вытяжном канале, тем самым контролирует включение или отключение водяного охладителя. Также температуру в обслуживаемом помещении можно отслеживать через ПУ со встроенным датчиком температуры.
3. Вода - канальный датчик устанавливается в канал приточного воздуха, датчик контролирует и поддерживает точную температуру подаваемого воздуха в помещение.
-
Гарантия на рекуператоры 7 лет.
Гарантия 7 лет распространяется на оборудование эксплуатируемое по всем правилам эксплуатации, прописанные в "Руководстве по эксплуатации оборудования ZENIT". Гарантия не распространяется на оборудование эксплуатируемое в помещениях с большой влажность (бассейны, сауны, помещения с влажностью более 50% в зимний период), но гарантия может быть сохранена при оснащении оборудования канальным осушителем.
Характеристики
| характеристики | |
| Ном. производительность (м3/ч) | 8000 |
| Основное напряжение | 380V/50 |
| Потребляемая мощность | 2900 Вт |
| Уровень шума дБ | 70 |
| Класс фильтрации притока и вытяжки | F5 |

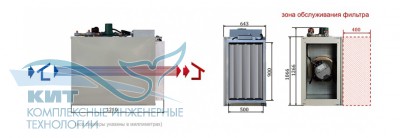

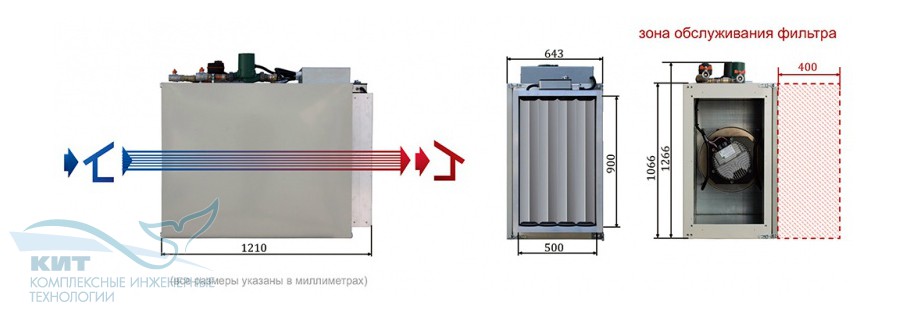

| Габариты (ВхШхГ) (мм) | 643*1210*1166 |
| Подключение воздуховодов (d мм) | 900*500 |
| Толщина корпуса [мм] | 60 |
