Описание

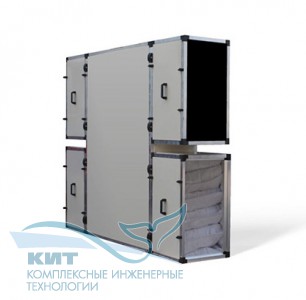

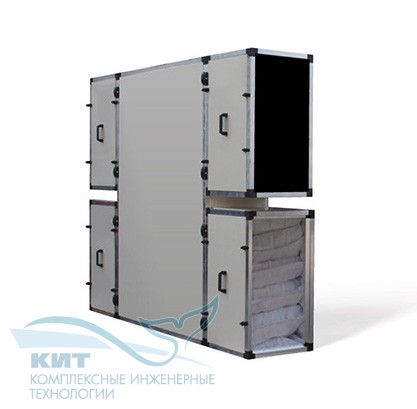

Приточно-вытяжная установка Zenit-10000 HECO S с рекуперацией тепла и влаги для применения в помещениях от ботового до промышленного назначения. Установка оснащена треххкаскадным энтальпийным рекуператором, это позволяет обеспецить стабильную работу с высоким КПД при температуре уличного воздуха до -35°С.
особенности:
СР - встроенный Monocontroller Turkov v.2

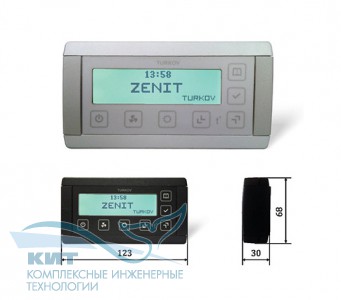

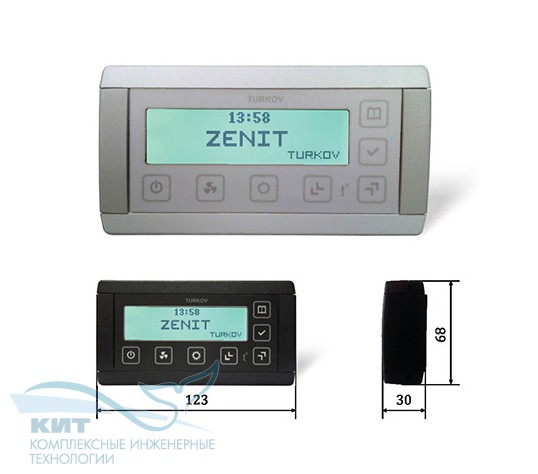

P - настенный пульт управления
М1 - приточный вентилятор
М2 - вытяжной вентилятор
D1 - датчик температуры уличного воздуха
D2 - датчик температуры приточного воздуха
D3 - датчик температуры вытяжного воздуха*
DF - датчик загрязнения фильтра*
К1, К2, K3 - энтальпийный рекуператор
F1 - воздушный фильтр вытяжного воздуха
F2 - воздушный фильтр приточного воздуха
* комплектуется по специальному заказу
встроенная автоматика:
• индивидуальная настройка трех скоростей вентилятора
• индивидуальная настройка приточного и вытяжного вентилятора, для компенсации дисбаланса в помещении
• программирование установки на неделю, 6 событий в день
• контроль воздушного фильтра **
• автоматическое поддержание давления в приточном и вытяжном воздуховоде (VAVсистема) ****
• управление нагревателем (водяным или электрическим / водяным и электрическим)
• авто рестарт при пропадании питания
• архив аварий
• подключение пожарной сигнализации
• "ПАУЗА" прерывание работы по сигналу внешнего устройства через "сухой контакт"
• контроль рекуператора от обмерзания
• управление увлажнителем или осушителем *
• управление кондиционером (вода, фреон) *****
• подключение к умному дому по протоколу MODBUS 485 ***
• управление воздушными заслонками (откр./закр.)
* Управление прибором осуществляется через реле установленном на плате моноконтроллера. Рабочий диапазон влажности устанавливается на ПУ, для управления влажности необходимо заменить стандартный ПУ на ПУ с датчиком влажности или приобрести отдельный датчик влажности.
** В оборудовании стандартного исполнения, контроль над фильтром осуществляется по времени отработки, при необходимости, возможно, установить датчик дифференциального давления.
*** Подключение умного дома осуществляется через ПУ.
**** Компания TURKOV производит две версии контроллера Monocontroller V.2, в стандартную комплектацию установок входит моноконтроллер без поддержания VAV технологии. VAV система устанавливается в оборудование опционально.
***** Управление кондиционером может осуществляться тремя способами:
1. Фреон - канальный датчик кондиционера отслеживает температуру в вытяжном канале, тем самым контролирует включение или отключение ККБ. Также температуру в обслуживаемом помещении можно отслеживать через ПУ со встроенным датчиком температуры.
2. Вода - канальный датчик кондиционера отслеживает температуру в вытяжном канале, тем самым контролирует включение или отключение водяного охладителя. Также температуру в обслуживаемом помещении можно отслеживать через ПУ со встроенным датчиком температуры.
3. Вода - канальный датчик устанавливается в канал приточного воздуха, датчик контролирует и поддерживает точную температуру подаваемого воздуха в помещение.
типовые решения:
особенности:
• 3-х ступенчатая рекуперация
• стабильная работа рекуператора до -35°С
- • экономит тепло, КПД возврата 85%
- • отсутствует конденсат
- • автоматика защищает рекуператор от конденсации
- • настенный пульт управления
- • 3 индивидуально настраиваемые скорости
- • работает без преднагрева
- • для помещений от 1100 до 3335 м²
- • монтируется в любом положении
- • возврат влаги, КПД возврата 40-50%
- • встроенная автоматика
- • модульное подключение опций
- • наладка оборудования на заводе-изготовителе
• наладка оборудования на заводе-изготовителе
- • простота и универсальность монтажа
-
комплектация установки:- • фильтр приточный и вытяжной F5
- • вентилятор приточный и вытяжной
- • три энтальпийных рекуператора
- • датчик уличного воздуха
- • датчик приточного воздуха
- • автоматика (monocontroller v.2)
- • настенный пульт управления *
- • корпус с тепло-шумоизоляцией «Сен-Гобен» 50мм
функциональная схема:
P - настенный пульт управления
М1 - приточный вентилятор
М2 - вытяжной вентилятор
D1 - датчик температуры уличного воздуха
D2 - датчик температуры приточного воздуха
D3 - датчик температуры вытяжного воздуха*
DF - датчик загрязнения фильтра*
К1, К2, K3 - энтальпийный рекуператор
F1 - воздушный фильтр вытяжного воздуха
F2 - воздушный фильтр приточного воздуха
* комплектуется по специальному заказу
• индивидуальная настройка трех скоростей вентилятора
• индивидуальная настройка приточного и вытяжного вентилятора, для компенсации дисбаланса в помещении
• программирование установки на неделю, 6 событий в день
• контроль воздушного фильтра **
• автоматическое поддержание давления в приточном и вытяжном воздуховоде (VAVсистема) ****
• управление нагревателем (водяным или электрическим / водяным и электрическим)
• авто рестарт при пропадании питания
• архив аварий
• подключение пожарной сигнализации
• "ПАУЗА" прерывание работы по сигналу внешнего устройства через "сухой контакт"
• контроль рекуператора от обмерзания
• управление увлажнителем или осушителем *
• управление кондиционером (вода, фреон) *****
• подключение к умному дому по протоколу MODBUS 485 ***
• управление воздушными заслонками (откр./закр.)
* Управление прибором осуществляется через реле установленном на плате моноконтроллера. Рабочий диапазон влажности устанавливается на ПУ, для управления влажности необходимо заменить стандартный ПУ на ПУ с датчиком влажности или приобрести отдельный датчик влажности.
** В оборудовании стандартного исполнения, контроль над фильтром осуществляется по времени отработки, при необходимости, возможно, установить датчик дифференциального давления.
*** Подключение умного дома осуществляется через ПУ.
**** Компания TURKOV производит две версии контроллера Monocontroller V.2, в стандартную комплектацию установок входит моноконтроллер без поддержания VAV технологии. VAV система устанавливается в оборудование опционально.
***** Управление кондиционером может осуществляться тремя способами:
1. Фреон - канальный датчик кондиционера отслеживает температуру в вытяжном канале, тем самым контролирует включение или отключение ККБ. Также температуру в обслуживаемом помещении можно отслеживать через ПУ со встроенным датчиком температуры.
2. Вода - канальный датчик кондиционера отслеживает температуру в вытяжном канале, тем самым контролирует включение или отключение водяного охладителя. Также температуру в обслуживаемом помещении можно отслеживать через ПУ со встроенным датчиком температуры.
3. Вода - канальный датчик устанавливается в канал приточного воздуха, датчик контролирует и поддерживает точную температуру подаваемого воздуха в помещение.
типовые решения:
-
Гарантия на рекуператоры 7 лет.
Гарантия 7 лет распространяется на оборудование эксплуатируемое по всем правилам эксплуатации, прописанные в "Руководстве по эксплуатации оборудования ZENIT". Гарантия не распространяется на оборудование эксплуатируемое в помещениях с большой влажность (бассейны, сауны, помещения с влажностью более 50% в зимний период), но гарантия может быть сохранена при оснащении оборудования канальным осушителем.
Характеристики
| характеристики | |
| Ном. производительность (м3/ч) | 10000 |
| Основное напряжение | 220V/50 |
| Потребляемая мощность | 11000 Вт |
| Уровень шума дБ | 72 |
| Класс фильтрации притока и вытяжки | F5/F5 |
| Габариты (ВхШхГ) (мм) | 2600*2530*1150 |
| Подключение воздуховодов (d мм) | 1190*1131 |
| Толщина корпуса [мм] | 50 |
