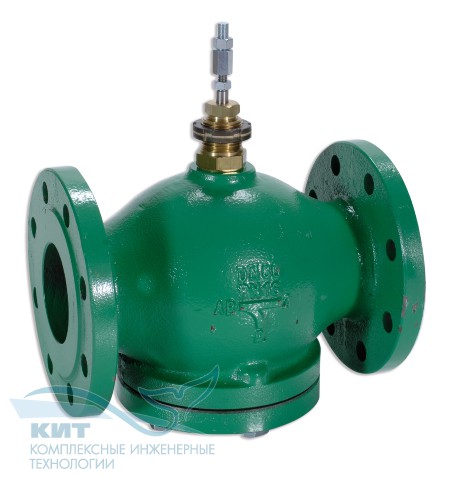

Двухходовой вентиль серии GTVS применяется для регулирования расхода горячего и холодного теплоностеля (вода, гликолневые растворы, пар)теплообменниках систем вентиляции, кондиционирования и отопления. Компания Regin предлагает полную линейку регулирующих устройств - от малогабаритных вентилей в диапазоне от KVS=16 с присоединительным диаметром 32 мм до KVS=310 с присоединительным диаметром 150 мм. Конфигурацию клапана можно изменить с трехтрубной на двухтрубную без демонтажа клапана. В зависимости от типа применяемого электропривода принимается 2-х позиционное управление, либо от управляющего сигнала 0-10V:
RVAN10-24
RVAN10-24A
RVAN18-24
RVAN18-24A
RVAN25-24
RVAN25-24A
технические характеристики вентилей серии GTVS
модель | KVS* | ∆P кПа | DN | A | B | C | D | E | F | ход штока (мм) | вес | тип привода | |
2-х поз. | 0-10V | ||||||||||||
GTVS 32-16 | 16 | 1300 | 32 | 180 | 135 | 140 | 135 | 18(4х) | 100 | 20 | 13 | RVAN10-24 | RVAN10-24A |
GTVS 40-27 | 27 | 800 | 40 | 200 | 145 | 150 | 140 | 18(4х) | 125 | 20 | 17 | ||

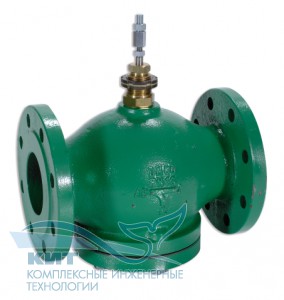

GTVS 50-39 | 39 | 1000 | 50 | 220 | 115 | 165 | 180 | 18(4х) | 125 | 37 | 17 | RVAN18-24 | RVAN18-24A |
GTVS 65-63 | 63 | 600 | 65 | 260 | 100 | 185 | 190 | 18(4х) | 145 | 24 | 15 | ||
GTVS 80-100 | 100 | 400 | 80 | 280 | 110 | 200 | 200 | 18(8х) | 160 | 36 | 23 | ||
GTVS 100-160 | 160 | 250 | 100 | 320 | 125 | 220 | 220 | 18(8х) | 180 | 36 | 28.5 | ||
GTVS 125-215 | 215 | 170 | 125 | 370 | 135 | 250 | 235 | 18(8х) | 210 | 40 | 50 | RVAN25-24 | RVAN25-24A |
GTVS 150-310 | 310 | 120 | 150 | 420 | 180 | 285 | 250 | 22(8х) | 240 | 40 | 64 |
* KVS вентиля указан в м3/час при перепаде давления 100 кПа.
Характеристики | |
Диапазон регулирования | 50:1 |
Рабочая среда | горячая или холодная вода, водно-гликолевая смесь либо пар |
Температура теплоносителя | от -5 до +120°C |
Класс PN | PN16 |
Вес (кг) | 17 |
Корпус клапана | чугун SS 0120 |
Кольцевое уплотнение | Viton |
Крышка | латунь SS 5170 |
Пробка и седло | пушечная бронза SS 5204 |
Сальник | самоцентрирующийся, тефлон |
Утечка max. | 0,1 % Kvs |
Фланец уплотнения | сталь SS 2172 |
Шток и конус | нержавеющая сталь SS 2346 |
