Описание

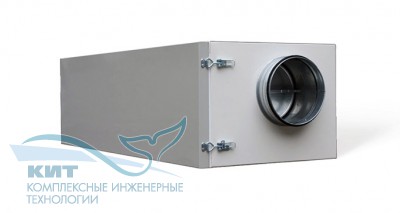

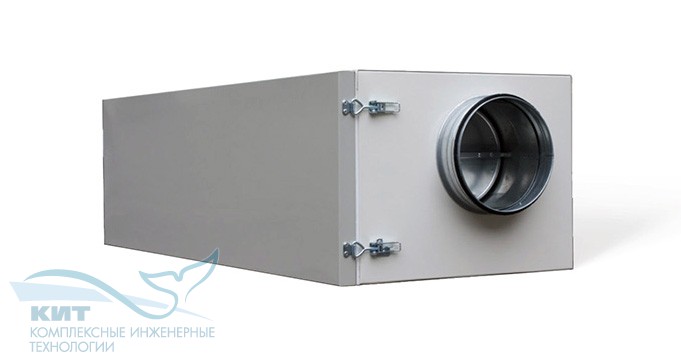

Приточная установка i-Vent-1500 с высокой очисткой воздуха. Предназначена для применения в квартирах и в помещениях административного назначения в городской зоне. Установка оснащена четырехступенчатым фильтром, это позволяет обеспечить очистку воздуха от средневзвешенных частиц на 99,99%.
особенности:
• керамический нагреватель (не окисляется)
• герметичная заслонка с электроприводом и возвратной пружиной
• подключение к пожарной сигнализации через «сухой контакт»
• встроенная автоматика
• минимальные габариты в своем классе
• простота и универсальность монтажа
• монтируется в любом положении
комплектация установки:
* Компания TURKOV производит ПУ трех модификаций
1. Стандартная комплектация - ПУ без датчиков.
2. ПУ с датчиком температуры, если требуется управлять кондиционером.
3. ПУ с датчиком температуры и влажности, если требуется управлять увлажнителем или осушителем.
** В оборудовании стандартного исполнения, контроль над фильтрами (G3, F7, Уголь и H13) осуществляется по времени отработки, при необходимости, возможно, установить датчик дифференциального давления.

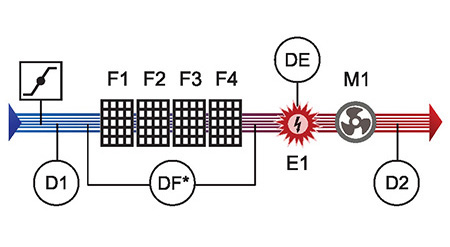

функциональная схема:
СР - встроенный Monocontroller Turkov v.2

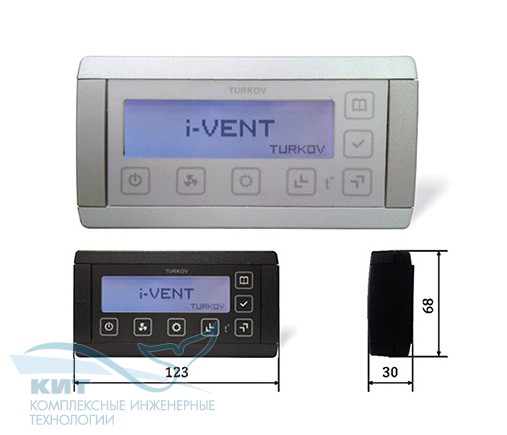

P - настенный пульт управления
М1 - приточный вентилятор
D1 - датчик температуры уличного воздуха
D2 - датчик температуры приточного воздуха
DF - датчик загрязнения фильтра*
E1 - электрический нагреватель
F1 - воздушный фильтр G3
F2 - воздушный фильтр F7
F3 - угольный фильтр
F4 - фильтр тонкой очистки Н13
DE - защитный термостат эл. нагревателя
* комплектуется по специальному заказу
• индивидуальная настройка трех скоростей вентилятора
• индивидуальная настройка приточного и вытяжного вентилятора, для компенсации дисбаланса в помещении
• программирование установки на неделю, 6 событий в день
• контроль воздушного фильтра **
• автоматическое поддержание давления в приточном и вытяжном воздуховоде (VAVсистема) ****
• управление нагревателем (водяным или электрическим / водяным и электрическим)
• авто рестарт при пропадании питания
• архив аварий
• подключение пожарной сигнализации
• "ПАУЗА" прерывание работы по сигналу внешнего устройства через "сухой контакт"
• контроль рекуператора от обмерзания
• управление увлажнителем или осушителем *
• управление кондиционером (вода, фреон) *****
• подключение к умному дому по протоколу MODBUS 485 ***
• управление воздушными заслонками (откр./закр.)
* Управление прибором осуществляется через реле установленном на плате моноконтроллера. Рабочий диапазон влажности устанавливается на ПУ, для управления влажности необходимо заменить стандартный ПУ на ПУ с датчиком влажности или приобрести отдельный датчик влажности.
** В оборудовании стандартного исполнения, контроль над фильтром осуществляется по времени отработки, при необходимости, возможно, установить датчик дифференциального давления.
*** Подключение умного дома осуществляется через ПУ.
**** Компания TURKOV производит две версии контроллера Monocontroller V.2, в стандартную комплектацию установок входит моноконтроллер без поддержания VAV технологии. VAV система устанавливается в оборудование опционально.
***** Управление кондиционером может осуществляться тремя способами:
1. Фреон - канальный датчик кондиционера отслеживает температуру в вытяжном канале, тем самым контролирует включение или отключение ККБ. Также температуру в обслуживаемом помещении можно отслеживать через ПУ со встроенным датчиком температуры.
2. Вода - канальный датчик кондиционера отслеживает температуру в вытяжном канале, тем самым контролирует включение или отключение водяного охладителя. Также температуру в обслуживаемом помещении можно отслеживать через ПУ со встроенным датчиком температуры.
3. Вода - канальный датчик устанавливается в канал приточного воздуха, датчик контролирует и поддерживает точную температуру подаваемого воздуха в помещение.

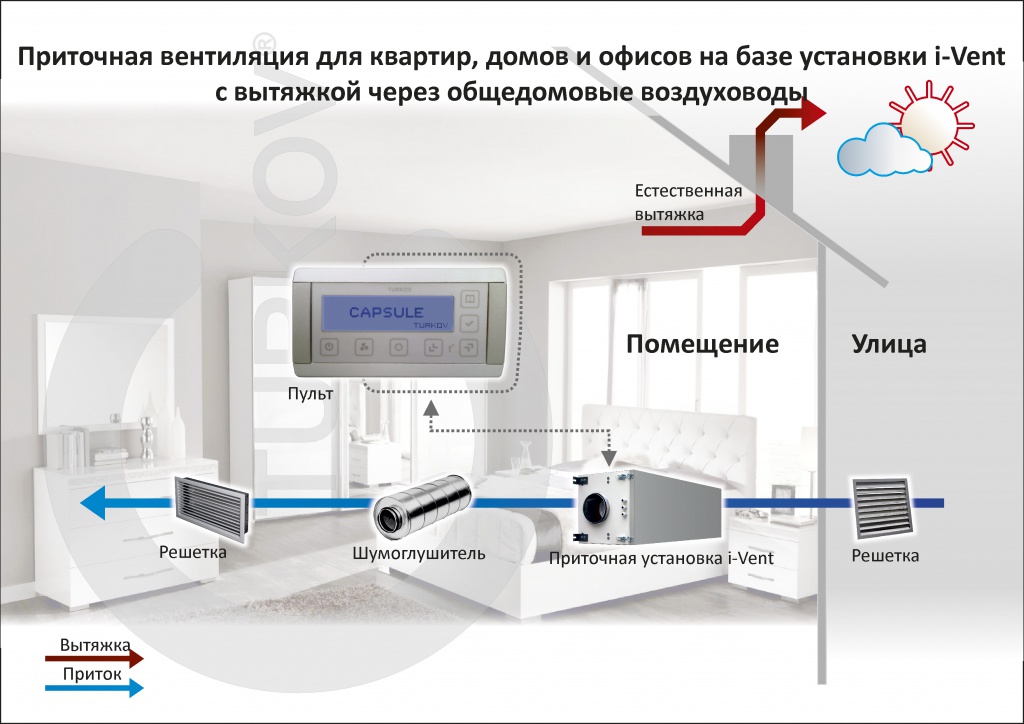

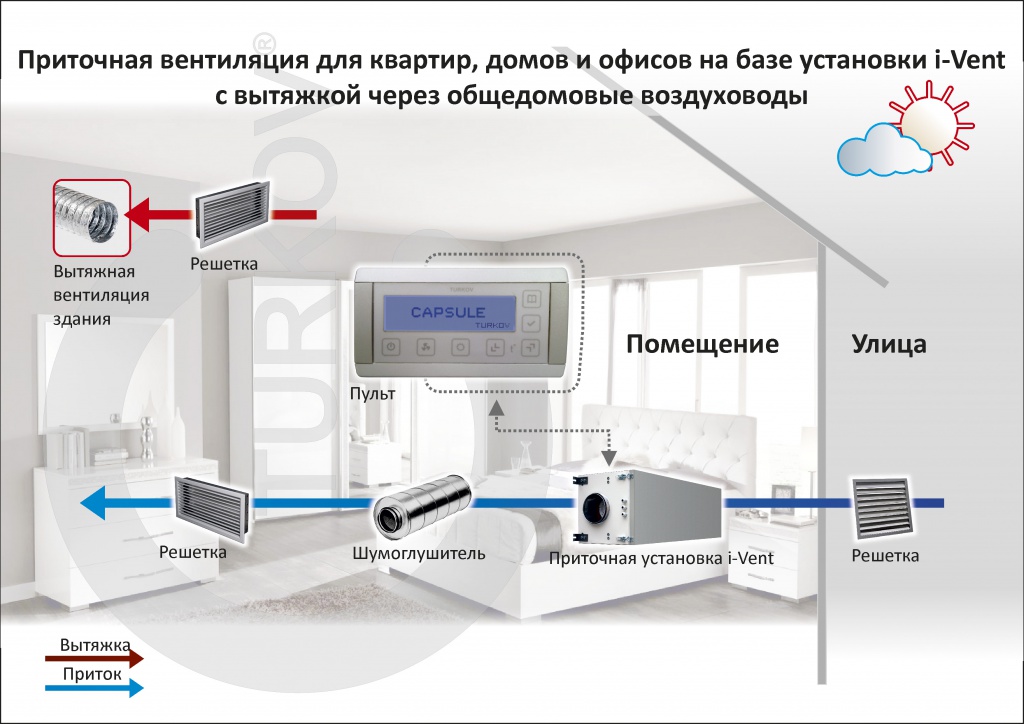

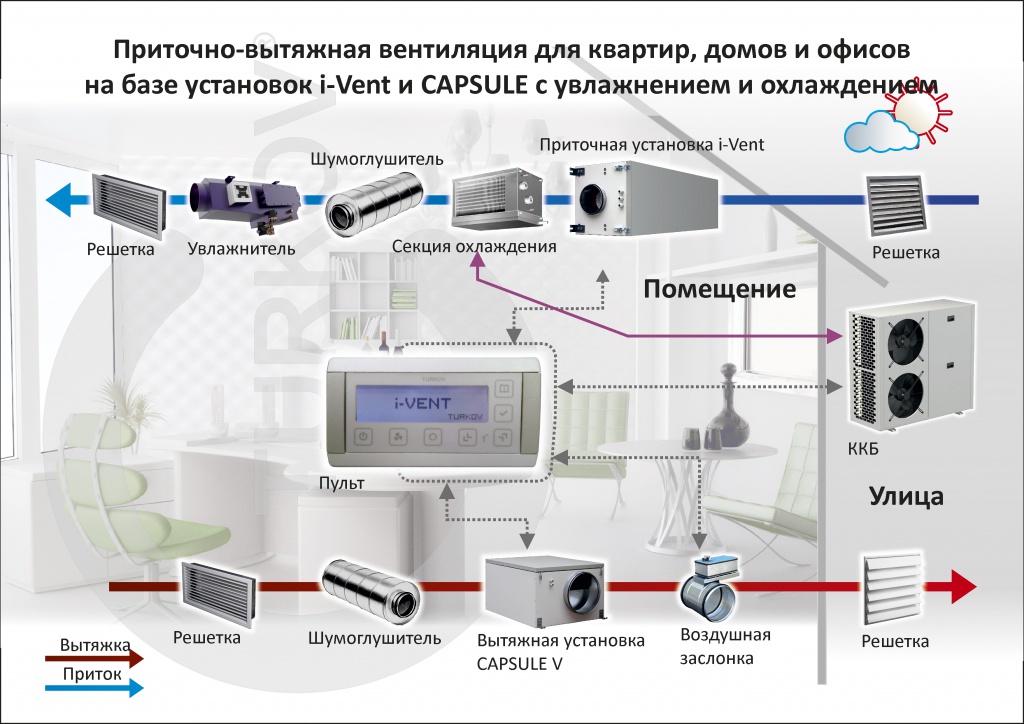

типовые решения:
особенности:
• 4-х ступенчатая фильтрация
• очистка воздуха от средневзвешенных частиц на 99,99%
- • для помещений от 165 до 500 м²
• керамический нагреватель (не окисляется)
• герметичная заслонка с электроприводом и возвратной пружиной
• подключение к пожарной сигнализации через «сухой контакт»
• встроенная автоматика
• минимальные габариты в своем классе
• простота и универсальность монтажа
• монтируется в любом положении
- • наладка оборудования на заводе-изготовителе
- • четыре кассетных фильтра **
- • вентилятор приточный
- • электрический нагреватель приточного воздуха
- • заслонка с приводом
- • датчик уличного воздуха
- • датчик приточного воздуха
- • автоматика (monocontroller v.2)
- • настенный пульт управления *
- • корпус с тепло-шумоизоляцией «Сен-Гобен» 50мм
- • защелки с возможностью для навешивания запорных устройств
- • четыре кронштейна для монтажа установки к стене или потолку
* Компания TURKOV производит ПУ трех модификаций
1. Стандартная комплектация - ПУ без датчиков.
2. ПУ с датчиком температуры, если требуется управлять кондиционером.
3. ПУ с датчиком температуры и влажности, если требуется управлять увлажнителем или осушителем.
** В оборудовании стандартного исполнения, контроль над фильтрами (G3, F7, Уголь и H13) осуществляется по времени отработки, при необходимости, возможно, установить датчик дифференциального давления.
функциональная схема:
P - настенный пульт управления
М1 - приточный вентилятор
D1 - датчик температуры уличного воздуха
D2 - датчик температуры приточного воздуха
DF - датчик загрязнения фильтра*
E1 - электрический нагреватель
F1 - воздушный фильтр G3
F2 - воздушный фильтр F7
F3 - угольный фильтр
F4 - фильтр тонкой очистки Н13
DE - защитный термостат эл. нагревателя
* комплектуется по специальному заказу
встроенная автоматика:
• индивидуальная настройка трех скоростей вентилятора
• индивидуальная настройка приточного и вытяжного вентилятора, для компенсации дисбаланса в помещении
• программирование установки на неделю, 6 событий в день
• контроль воздушного фильтра **
• автоматическое поддержание давления в приточном и вытяжном воздуховоде (VAVсистема) ****
• управление нагревателем (водяным или электрическим / водяным и электрическим)
• авто рестарт при пропадании питания
• архив аварий
• подключение пожарной сигнализации
• "ПАУЗА" прерывание работы по сигналу внешнего устройства через "сухой контакт"
• контроль рекуператора от обмерзания
• управление увлажнителем или осушителем *
• управление кондиционером (вода, фреон) *****
• подключение к умному дому по протоколу MODBUS 485 ***
• управление воздушными заслонками (откр./закр.)
* Управление прибором осуществляется через реле установленном на плате моноконтроллера. Рабочий диапазон влажности устанавливается на ПУ, для управления влажности необходимо заменить стандартный ПУ на ПУ с датчиком влажности или приобрести отдельный датчик влажности.
** В оборудовании стандартного исполнения, контроль над фильтром осуществляется по времени отработки, при необходимости, возможно, установить датчик дифференциального давления.
*** Подключение умного дома осуществляется через ПУ.
**** Компания TURKOV производит две версии контроллера Monocontroller V.2, в стандартную комплектацию установок входит моноконтроллер без поддержания VAV технологии. VAV система устанавливается в оборудование опционально.
***** Управление кондиционером может осуществляться тремя способами:
1. Фреон - канальный датчик кондиционера отслеживает температуру в вытяжном канале, тем самым контролирует включение или отключение ККБ. Также температуру в обслуживаемом помещении можно отслеживать через ПУ со встроенным датчиком температуры.
2. Вода - канальный датчик кондиционера отслеживает температуру в вытяжном канале, тем самым контролирует включение или отключение водяного охладителя. Также температуру в обслуживаемом помещении можно отслеживать через ПУ со встроенным датчиком температуры.
3. Вода - канальный датчик устанавливается в канал приточного воздуха, датчик контролирует и поддерживает точную температуру подаваемого воздуха в помещение.
типовые решения:
Гарантия на рекуператоры 7 лет.
-
Гарантия 7 лет распространяется на оборудование эксплуатируемое по всем правилам эксплуатации, прописанные в "Руководстве по эксплуатации оборудования ZENIT". Гарантия не распространяется на оборудование эксплуатируемое в помещениях с большой влажность (бассейны, сауны, помещения с влажностью более 50% в зимний период), но гарантия может быть сохранена при оснащении оборудования канальным осушителем.
Характеристики
| характеристики | |
| Ном. производительность (м3/ч) | 1500 |
| Габариты (ВхШхГ) (мм) | 484*1201*356 |
| Класс фильтрации притока и вытяжки | H13 |
| Уровень шума дБ | 59 |
| Толщина корпуса [мм] | 50 |
| Подключение воздуховодов (d мм) | 315 |
