Как смонтировать кондиционер самому

Вы приобрели кондиционер и решили смонтировать его самостоятельно. Давайте начнем с того, что кондиционер относится к сложной бытовой технике и его установка требует определенных профессиональных навыков и инструментов. Но если для Вас это не преграда давайте рассмотрим вариант монтажа кондиционера своими силами.

Первое, что необходимо сделать – это приобрести необходимый для монтажа инструмент.

И так, что входит в комплект необходимого инструмента для монтажа кондиционера:

1. Инструмент:

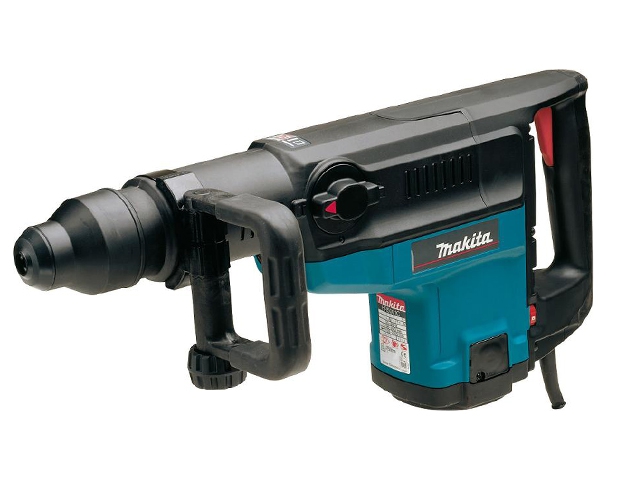

	Перфоратор большой (необходим для бурения отверстий во внутренних и наружной стенах).

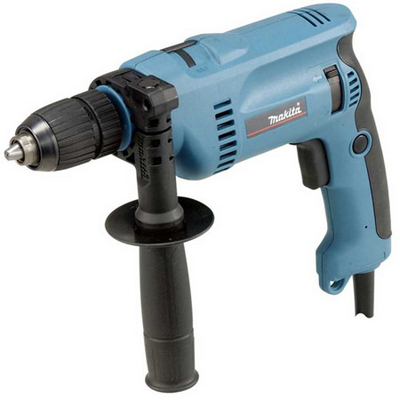

	Дрель ударная (необходима для бурения отверстий под крепежные элементы)

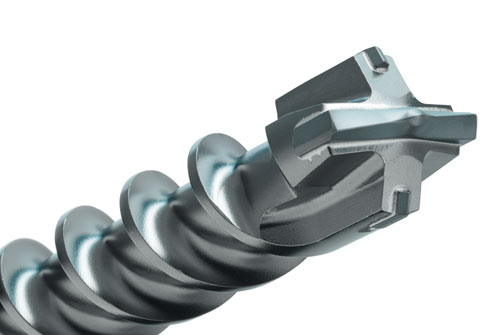

	Бур ø60 (необходим для бурения отверстий во внутренних а наружной стенах)

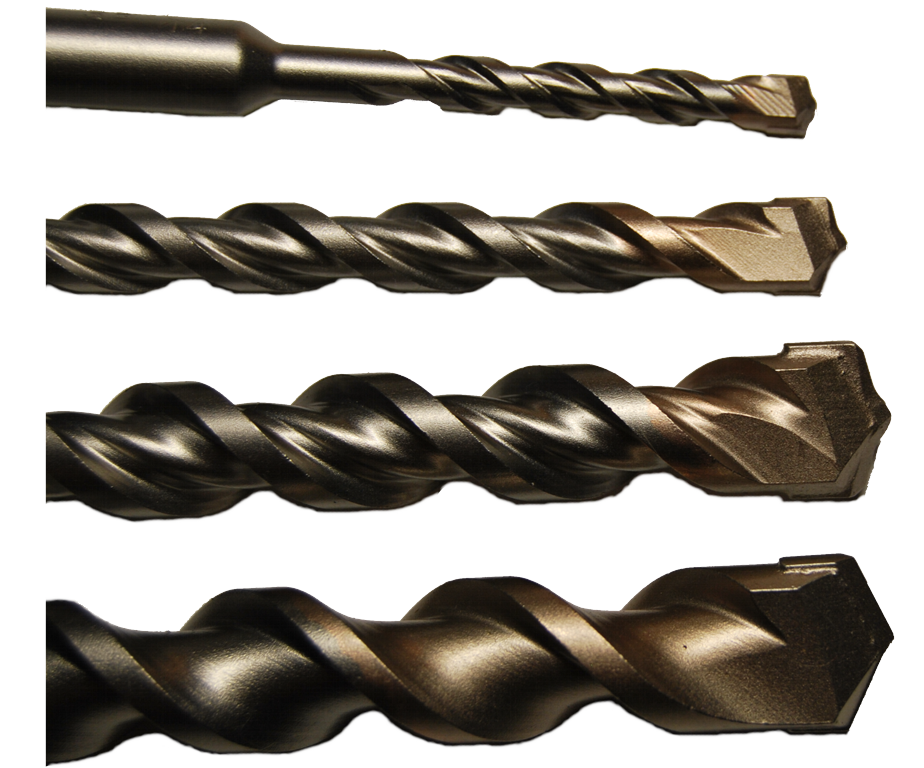

	Буры различных диаметров (необходимы для бурения отверстий под крепежные элементы)
	Комплект для вальцовки медных труб

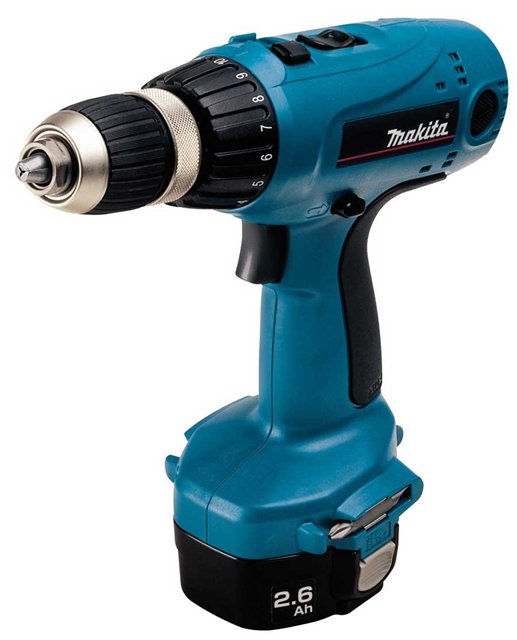

	Шуруповерт

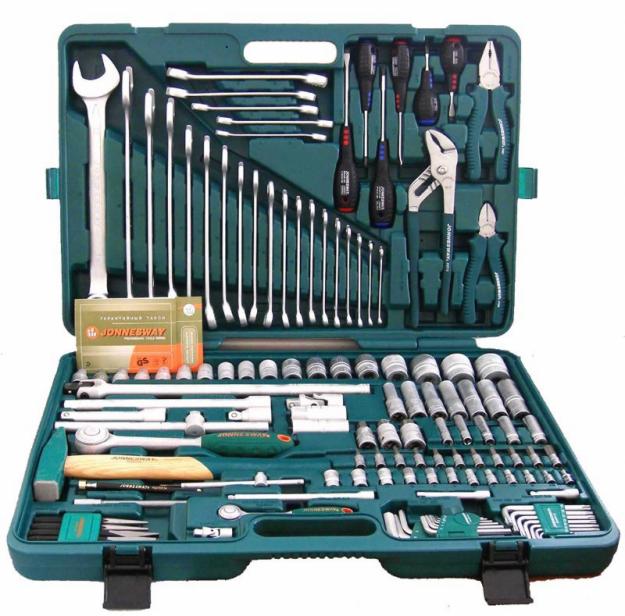

	Набор мелкого инструмента

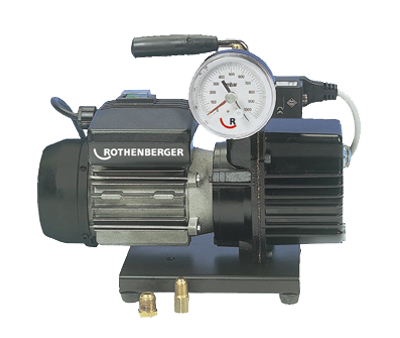

	Вакуумный насос (необходим для вакуумирования – удаления воздуха из межблочного фреонового трубопровода)

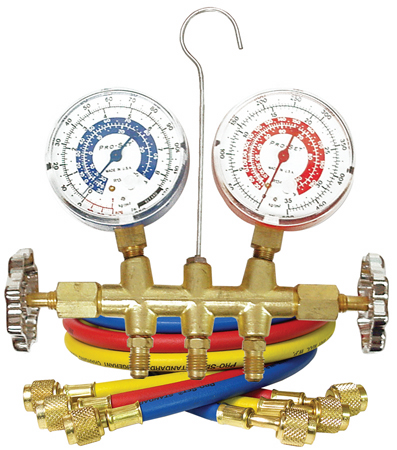

	Манометрический коллектор (необходим для вакуумирования – удаления воздуха из межблочного фреонового трубопровода)
	Трубогиб арбалетного типа или  комплект пружинных трубогибов

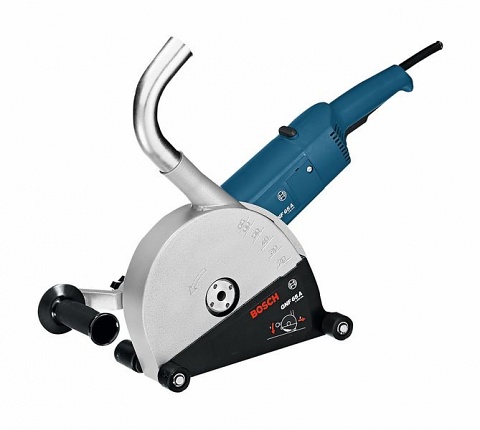

Также если Вы хотите проложить межблочные коммуникации в штробе, то к набору дополняется штроборез (бороздодел).

И так у Вас есть весь необходимый инструмент для монтажа кондиционера, переходим к следующему пункту – это  определение места установки внутреннего и наружного блоков.  Исходя из расстояния между внутренним и наружным блоками, в дальнейшем мы определим количество расходных материалов.

2. Место установки внутреннего блока

Место установки внутреннего блока кондиционера определяется по следующим параметрам:

1. Внутренний блок необходимо расположить таким образом, чтобы выдуваемый внутренним блоком холодный воздух не попадал в зону постоянного пребывания людей, если Вы все-таки установите внутренний блок именно напротив таких мест, то это чревато простудными заболеваниями.
2. Место установки внутреннего блока должно быть прочным и выдерживать вес внутреннего блока.
3. Место не должно подвергаться воздействию прямых солнечных лучей.
4. Место, котоpоe обecпeчивaeт нaличиe cвободныx пpоcтpaнcтв вокpyг внyтpeннeго блока, этим мы обеспечиваем удобство для монтажа и дальнейшего технического обслуживания.
5. Место, гдe отcyтcтвyют пpeпятcтвия возлe вxодa воздуха во внутренний блок и выxодa воздyxa из внутреннего блока, тем самым обеспечивая хорошую циркуляцию воздуха.
6. Mecто, допycкaющee лeгкyю ycтaновкy тpyбопpоводa, идyщeго к нapyжномy блокy.
7. Место должно быть удобным для отвода конденсата. Кроме того, убедитесь, что отводимая дренажная труба не будет причинять неудобств соседям.
8. Mecто, позволяющee откpывaть пepeднюю пaнeль.
9. Блок внyтpeннeй ycтaновки нeобxодимо ycтaнaвливaть нa выcотe нe мeнee 2 м. Ha блок внyтpeннeй ycтaновки тaкжe нe peкомeндyeтcя помeщaть кaкиe-либо пpeдмeты.

Место установки наружного блока:

1. Перед установкой в выбранном месте наружного блока, убедитесь, что шум и отводимый горячий воздух от наружного блока не будет мешать соседям.
2. Mecто, котоpоe обecпeчивaeт cвободныe пpоcтpaнcтвa вокpyг нapyжного блокa этим мы обеспечиваем удобство для монтажа и дальнейшего технического обслуживания.
3. Mecто, cпоcобноe выдepжaть вec нapyжного блокa.
4. Mecто, нe подвepжeнноe воздeйcтвию cильного вeтpa.
5. Mecто, гдe отcyтcтвyeт yтeчкa гоpючиx гaзов.
6. Mecто, нe зaгоpaживaющee пpоxод.
7. Место должно быть таким, чтобы осуществляемый теплообменником теплообмен был эффективным.

Примечание: Учитывайте, что у каждой модели кондиционера есть максимально допустимая длина трубопровода с хладагентом и максимально допустимый перепад высот.

Вот Вы и определили места установки внутреннего и наружного блоков, а также расстояние между ними. Пора комплектоваться расходником.

Для того чтобы кондиционер заработал необходимы следующие расходные материалы.

Расходные материалы:

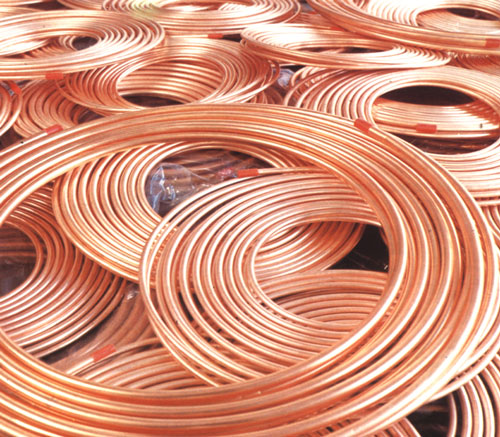

	Труба медная. Внутренний и наружные блоки соединяются между собой медным трубопроводом по которому протекает фреон в жидком состоянии во внутренний блок и в газовом состоянии в наружный (более подробныйпринцип работы кондиционера Вы можете прочитать в статье на нашем сайте «Как работает кондиционер»). Трубопровод состоит из двух медных труб разного диаметра. Обычно в сплит системах небольшого типоразмера, размер труб 1/4" и 3/8" или 6,35мм., и 9,52мм. Но все таки лучше уточнить в месте где Вы приобретали кондиционер, какого диаметра трубопровод. Примечание: также будьте внимательны при покупке медной трубы, она бывает кондиционерная и сантехническая.

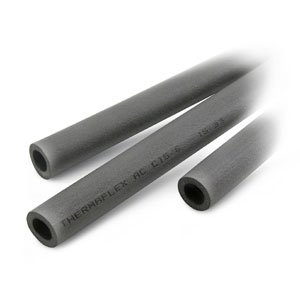

	Теплоизоляция для медных труб
	Труба дренажная (необходима для удаления конденсата из внутреннего блока)
	Провод электрический межблочный, в основном применяется 5-ти жильный провод с сечением жилы 1,5мм2. Но и здесь лучше перестраховаться и внимательно изучить инструкцию по установке.
	Провод электрический силовой, все бытовые кондиционеры, поставляемые на рынок РФ, идут с напряжением 220-240В., поэтому питающий провод берется 3-ех жильный (фаза, ноль, земля), но и здесь лучше перестраховаться и посмотреть в инструкции, напряжение кондиционера. Сечение жилы силового провода рассчитывается исходя и максимальной потребляемой мощности кондиционера.

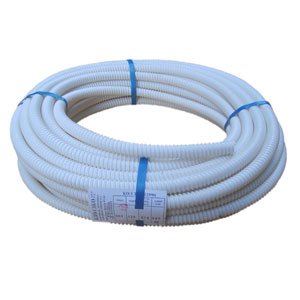

	Гофра для прокладки электрических проводов.

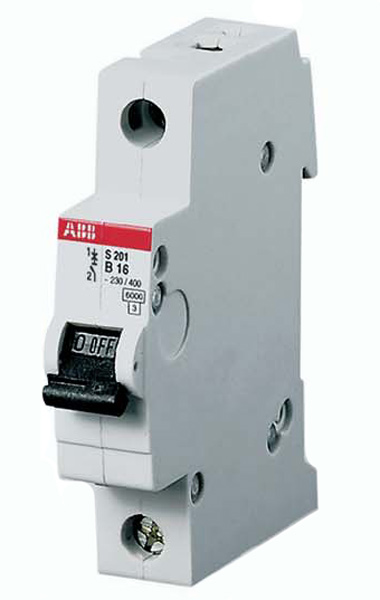

	Автоматический выключатель. В лучшем варианте запитатькондиционер от отдельного автоматического выключателя. При расчете выключателя будьте внимательны, в характеристиках кондиционеров указывается два вида тока – рабочий и пусковой, пусковой ток выше рабочего, поэтому автомат подбирается исходя из пускового тока. Если нет возможности прокладки питающего провода к отдельному автомату, можно запитать кондиционер от розетки, в данном случае необходимо учесть нагрузку на сеть и сечение провода подходящего к розетке, а также возможно придется поменять автоматический выключатель обслуживающий данную розетку.

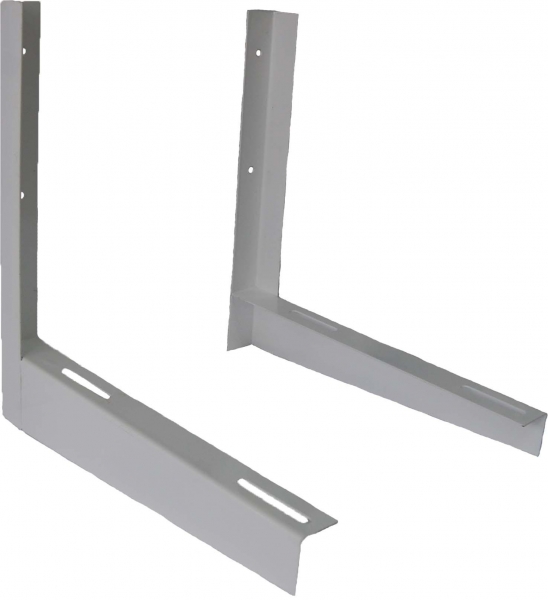

	Кронштейны для наружного блока или  подставка под наружный блок. Кронштейны применяются при установке наружного блока на стене, а подставка при установке наружного блока кондиционера на плоской кровле или земле.

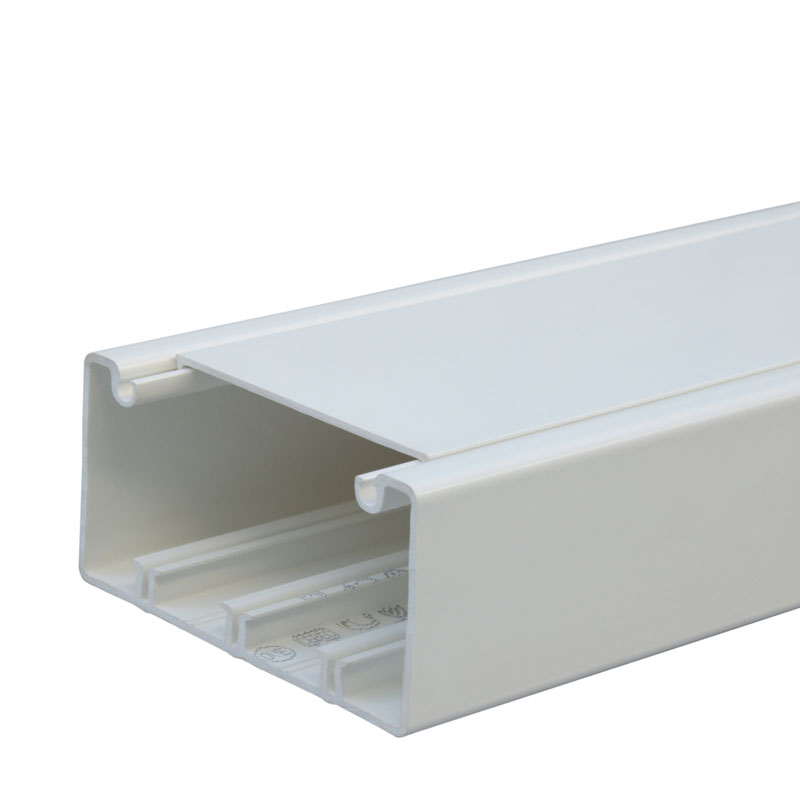

	Декоративный пластиковый короб применяется при прокладке межблочных коммуникаций (размер 60х60) и электрического силового провода (размер 16х16).
	Различные крепежные элементы – саморезы, дюбеля, анкера, пена монтажная, гидро-скотч, стяжки нейлоновые и т.д. Примечание: крепежные элементы для внутреннего и наружного блоков определяется исходя из материалов стен, на которых Вы планируете установку блоков.

Вот Вы укомплектовались всем, что Вам необходимо для монтажа кондиционера, теперь приступаем непосредственно к монтажу кондиционера.

Монтаж кондиционера может осуществляться в двух вариантах – это когда ремонт только начинается или когда ремонт уже выполнен. Давайте рассмотрим оба варианта.

Ремонт еще не сделан:

Идеальный вариант монтажа кондиционера – это когда ремонт в помещении, где предполагается установка кондиционера только начинается, и связано это с тем, что все коммуникации, связывающие внутренний и наружный блоки прячутся в технических углублениях (штробах). Такой монтаж на языке инсталляторов кондиционеров называется 2-х этапник:

• 1-й этап – прокладка межблочных коммуникаций,
• 2-й этап – монтаж основного оборудования (внутреннего и наружного блоков)

И так приступим:

1-ый этап:

1. Прокладка фреонового трубопровода и межблочного электрического провода
   • Изготавливаем штробу от предполагаемого места установки внутреннего блока, до места выхода трассы на улицу к наружному блоку. Размер штробы 60/40.
   • Бурим отверстие ø60 на улицу.
   • Отмеряем необходимое количество медной трубы, лишнее отрезаем труборезом (при дальнейшей установке внутреннего и наружного блоков не забудьте зачистить концы труб риммером).
     • Отмерять трубопровод необходимо таким образом, чтобы из стен предполагаемой установки внутреннего и внешнего блоков торчал запас около 1м.
   • Одеваем на медную трубу изоляцию, межблочный электрический провод убираем в защитную гофру.
   • Стягиваем коммуникации в единый жгут нейлоновыми стяжками и закладываем в техническое углубление.
   • После прокладки коммуникаций, углубления заложить бетонным раствором.
   • Открытые участки межблочных коммуникаций, дополнительно заизолировать гидроскотчем.
2. Прокладка дренажного трубопровода. Прокладка дренажного трубопровода в условиях ремонта, может осуществляться двумя способами:
   1. Самотеком на улицу.
      1. Дренажный трубопровод прокладывается в техническом углублении, в едином жгуте с фреоновым трубопроводом и соединительным электрическим проводом. Штробу необходимо изготовить под уклоном (не менее 2⁰ на метр), связано это с тем, что отводимый от внутреннего блока конденсат течет самостоятельно.
   2. Самотеком в канализацию дома.
      1. Изготавливаем штробу от предполагаемого места установки внутреннего блока, до места подсоединения дренажного шланга с канализацией. Штробу необходимо изготовить под уклоном (не менее 2⁰ на метр), связано это с тем, что отводимый от внутреннего блока конденсат течет самостоятельно.
      2. Закладываем дренажный шланг в техническое углубление.
      3. Соединяем дренажный шланг с канализацией. Предварительно установив гидрозатвор для избегания проникновения неприятных запахов через внутренний блок в обслуживаемое помещение.
         • В случае невозможности прокладки дренажного шланга, под необходимым уклоном, требуется установка дренажного насоса.
3. Прокладка силового провода. В данном варианте, когда ремонт еще идет, запитать кондиционер лучше всего от отдельного автоматического выключателя. Также в инструкции по монтажу посмотрите, от какого блока будет запитываться кондиционер.
   1. Изготавливаем штробу от предполагаемого места установки внутреннего или наружного блока, до места установки автоматического выключателя.
   2. Убираем электрический провод в защитную гофру.
   3. Закладываем провод в техническое углубление.
      • Установку автоматического выключателя и подключение электрического провода лучше доверить электрику.

2-ой этап:

Второй этап выполняется после окончания чистовых, ремонтных работ и включает в себя установку внутреннего и наружного блоков.

1. Установка внутреннего блока:
   1. Надежно прикрепите к стене установочную пластину (идет в комплекте с внутренним блоком).
   2. Наденьте на установочную пластину внутренний блок (внутренний блок должен быть установлен ровно).
   3. Выполните работы по подсоединению электрических проводов, фреонового трубопровода и дренажного шланга согласно инструкции монтажа.
2. Установка наружного блока
   1. Прикрутите установочные кронштейны для наружного блока к стене (проследите за тем чтобы расстояние между отверстиями на кронштейнах, совпадали с расстоянием между отверстиями на лапках наружного блока)
   2. Выполните работы по подсоединению электрических проводов, фреонового трубопровода и дренажного шланга согласно инструкции монтажа.

Наладка оборудования

После того как Вы установили внутренний и наружный блоки, а также выполнили все подключения, необходимо провести наладочные работы, а именно:

1. Удаление воздуха из фреоновой магистрали
   • Oбязaтeльно иcпользyйтe вaкyyмный нacоc c фyнкциeй блокиpовaния обpaтного потокa, чтобы мacло, нaxодящeecя внyтpи вaкyyмного нacоca, нe попaло нaзaд в тpyбки кондиционepa пpи зaвepшeнии paботы нacоca.
   • Подcоeдинитe зaгpyзочный шлaнг, идyщий от мaномeтpичecкого коллeктоpa, к cepвиcномy поpтy зaпоpного клaпaнa, нaxодящeгоcя нa cтоpонe гaзового тpyбопpоводa.
   • Подcоeдинитe зaгpyзочный шлaнг к поpтy вaкyyмного нacоca.
   • Oтвepнитe полноcтью pyчкy мaномeтpичecкого коллeктоpa нa cтоpонe низкого дaвлeния.
   • Bключитe вaкyyмный нacоc, чтобы нaчaть откaчкy воздyxa. Время по вакуумации зависит от длины трубопровода.
   • Зaвepнитe pyчкy мaномeтpичecкого коллeктоpa нa cтоpонe низкого дaвлeния.
   • Bывepнитe полноcтью штоки зaпоpныx клaпaнов (нa cтоpонe гaзa и нa cтоpонe жидкоcти) и запустите газ в трубопровод.
   • Oтcоeдинитe зaпpaво чный шлaнг от cepвиcног о поpтa.
   • Haдeжно зaтянитe колпaчки зaпоpныx клaпaнов.
2. Проверка отсутствия утечки газа
   • Убeдитecь в отcyтcтвии yтeчки гaзa чepeз cоeдинeния c конycной гaйкой, иcпользyя для этого обнapyжитeль yтeчки гaзa или мыльный pacтвоp.
3. Включение кондиционера
   • Перед пуском кондиционера в эксплуатацию, обязательно ознакомьтесь с инструкцией по эксплуатации кондиционера.
   • Переведите автоматический выключатель в положение on и нажмите на дистанционном пульте управления кондиционера кнопку пуск.

2-ой Вариант установки: когда ремонт уже сделан.

Теперь давайте ознакомимся с вариантом установки кондиционера, когда ремонт уже выполнен. В данном варианте монтаж выполняется немного другой последовательности.

1. Установка внутреннего блока:
   1. Надежно прикрепите к стене установочную пластину (идет в комплекте с внутренним блоком).
   2. Наденьте на установочную пластину внутренний блок (внутренний блок должен быть установлен ровно).
2. Прокладка фреонового трубопровода, дренажного трубопровода  и межблочного электрического провода
   1. Монтируем декоративный пластиковый короб от места установки внутреннего блока до места выхода трассы на улицу к наружному блоку. Короб проложить под углом 2⁰ на 1м., для беспрепятственного удаления конденсата из внутреннего блока. Размер короба 60/60
   2. Бурим отверстие ø60 на улицу.
   3. Отмеряем необходимое количество медной трубы, лишнее отрезаем труборезом (при дальнейшей вальцовки трубопровода не забудьте зачистить концы труб риммером).
   4. Одеваем на медную трубу изоляцию, межблочный электрический провод убираем в защитную гофру.
   5. Стягиваем фреоновый трубопровод, дренажный шланг и межблочный электрический провод в единый жгут нейлоновыми стяжками и закладываем в короб и закрываем его.
   6. Открытые участки межблочных коммуникаций, дополнительно заизолировать гидроскотчем.
3. Прокладка силового провода. В данном варианте, в большинстве случаев уже не возможно проложить силовой электрический провод  до отдельного автоматического выключателя, поэтому монтаж электропитания кондиционера осуществляем до ближайшей электрической розетки. Также в инструкции по монтажу посмотрите, от какого блока будет запитываться кондиционер.
   1. Монтируем декоративный пластиковый короб от места установки кондиционера, до ближайшей розетки (убедитесь, что данная розетка и электрическая проводка этой розетки способны выдержать дополнительную электрическую нагрузку от кондиционера). Размер короба 16/16
   2. Убираем электрический провод в короб и закрываем.
4. Установка наружного блока
   1. Прикрутите установочные кронштейны для наружного блока к стене (проследите за тем чтобы расстояние между отверстиями на кронштейнах, совпадали с расстоянием между отверстиями на лапках наружного блока)
   2. Выполните работы по подсоединению электрических проводов, фреонового трубопровода и дренажного шланга к внутреннему и наружному блокам, согласно инструкции монтажа.

Наладка оборудования.

После того как Вы установили внутренний и наружный блоки, а также выполнили все подключения, необходимо провести наладочные работы, а именно:

1. Удаление воздуха из фреоновой магистрали

Oбязaтeльно иcпользyйтe вaкyyмный нacоc c фyнкциeй блокиpовaния обpaтного потокa, чтобы мacло, нaxодящeecя внyтpи вaкyyмного нacоca, нe попaло нaзaд в тpyбки кондиционepa пpи зaвepшeнии paботы нacоca.

1. Подcоeдинитe зaгpyзочный шлaнг, идyщий от мaномeтpичecкого коллeктоpa, к cepвиcномy поpтy зaпоpного клaпaнa, нaxодящeгоcя нa cтоpонe гaзового тpyбопpоводa.
2. Подcоeдинитe зaгpyзочный шлaнг к поpтy вaкyyмного нacоca.
3. Oтвepнитe полноcтью pyчкy мaномeтpичecкого коллeктоpa нa cтоpонe низкого дaвлeния.
4. Bключитe вaкyyмный нacоc, чтобы нaчaть откaчкy воздyxa. Время по вакуумации зависит от длины трубопровода.
5. Зaвepнитe pyчкy мaномeтpичecкого коллeктоpa нa cтоpонe низкого дaвлeния.
6. Bывepнитe полноcтью штоки зaпоpныx клaпaнов (нa cтоpонe гaзa и нa cтоpонe жидкоcти) и запустите газ в трубопровод.
7. Oтcоeдинитe зaпpaво чный шлaнг от cepвиcног о поpтa.
8. Haдeжно зaтянитe колпaчки зaпоpныx клaпaнов.
9. Проверка отсутствия утечки газа
   • Убeдитecь в отcyтcтвии yтeчки гaзa чepeз cоeдинeния c конycной гaйкой, иcпользyя для этого обнapyжитeль yтeчки гaзa или мыльный pacтвоp.

Включение кондиционера

1. Перед пуском кондиционера в эксплуатацию, обязательно ознакомьтесь с инструкцией по эксплуатации кондиционера.
2. Воткните вилку питающего провода кондиционера в розетку и нажмите кнопку пуск на пульте управления кондиционером.

И так мы рассмотрели варианты установки кондиционера своими силами. А теперь давайте извлечем минусы установки кондиционера своими силами.

1. Монтаж кондиционера требует наличия дорогостоящего инструмента, покупка которого не рациональна для разового монтажа климатической техники.
2. Монтаж кондиционеров осуществляют профессионалы, которые прошли обучение в данной области. Человек, который столкнулся с установкой кондиционера в первые, может просто его сломать.
3. Ни один завод изготовитель не предоставит гарантии на оборудование, которое смонтировано не уполномоченным дилером.
4. Монтаж кондиционера у профессиональной бригады из 2-х человек занимает от 3 до 4 часов..

Вывод: монтаж кондиционера квалифицированными специалистами оснащенных специализированным набором инструментов и измерительными приборами, является основным гарантом выработки заявленного производителем ресурса работы кондиционера, самостоятельная установка кондиционера потребует значительных единовременных затрат на приобретение данного инструмента, а также немалых усилий на освоение теоретического материала. Производители климатической техники несут гарантийные обязательства при монтаже оборудования авторизированными дилерами.
